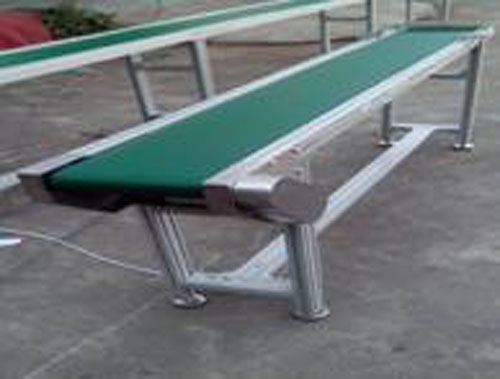

鋁型材皮帶線說明
線體尺寸：L（自定）×常規W550（自定）×H1950（750）mm
線體用材：導軌采用40*60鋁導軌，腳架及燈架采用40×40國標鋁型材制作，下配Φ75×M12×L100腳杯，高度750±15可調
PVC皮帶：寬度：W550，厚度：3t,顏色：綠色
馬達：220V×2HP×4級，臺灣亞士霸臥式馬達，1臺
牙箱：70?！?/60蝸輪減速機牙箱，1臺
調速方式：2HP臺灣愛得利變頻器，無級變速。變速范圍：0～8m/min
主動滾筒：Φ160×L550
運行方式：連續運行
皮帶承托：上層/Φ25×L550鍍鋅帶軸承滾筒，間距250
下層/Φ25×L550鍍鋅帶軸承滾筒，間距2000
照明/燈通：采用T0.8鍍鋅板折彎制作
燈：40W單支帶罩日光燈，雙邊控制，每邊分兩段控制
風批掛鉤/導軌：采用25*38專用風鉤鋁材，雙邊配置
滑輪：每工位配一套四輪塑膠滑輪小車（客戶自配）
遮光擋板：采用T1.2冷板折彎制作，表面噴綠色油漆，四周配置，螺絲固定
擋板安裝位置：燈通外側
工作臺面尺寸：L×W mm
臺板：采用18T雙面白壓合板，表面貼綠色防靜電膠皮，周邊T型膠條包邊
支撐：支撐三角架采用40*40角鐵焊接制作，25*50扁通支撐
線槽：采用0.8t鍍鋅板折彎制作
安裝位置：線體下部中間一條，另一條固定在線體上支架 兩邊走顯示器源及控制線
插座：多功能長條插座，10A，每米2個,固定在線槽側邊（每工位一套）
電控：配獨立電控箱一套
工藝LCD架用材：采用T1.2A3板折彎制作，表面噴電腦白粉（安裝在原工工藝卡導軌位置），每工位開310*240孔安裝LCD，制作LCD固定件
報警燈：每個工位配一個紅色（閃爍）報警燈及控制開關
氣管用材：采用6分國標鍍鋅管
快速接頭：每個工位（1.2米）配一個雙叉快速氣咀

技術參數

?產品展示

		?

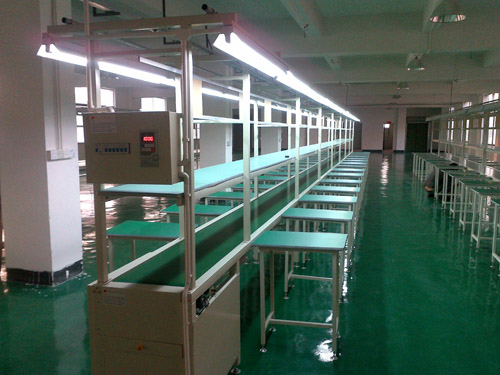

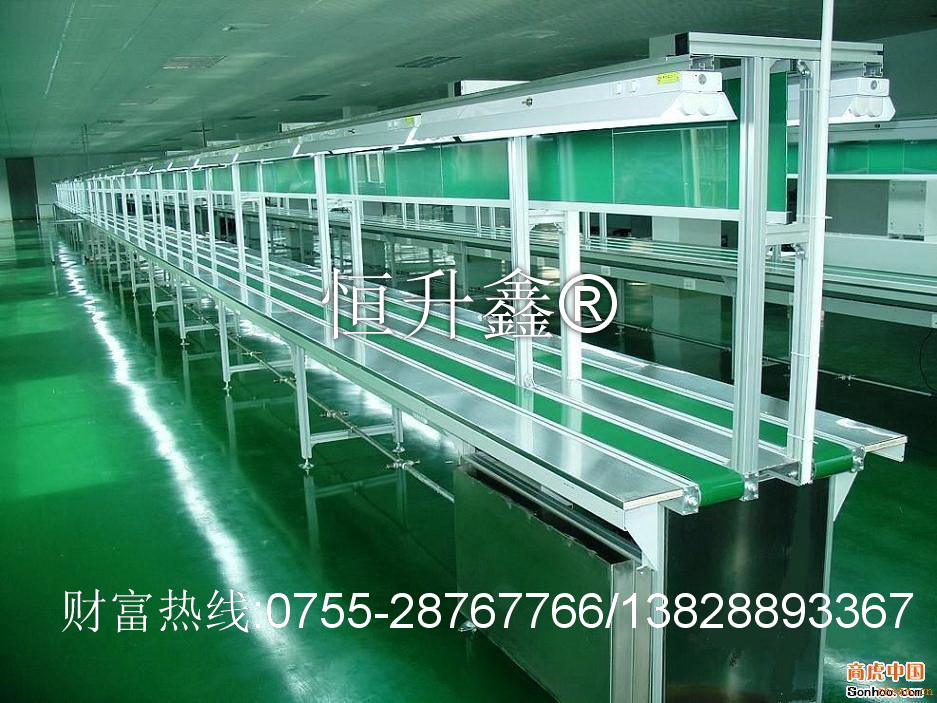

?家電生產線	加濕機生產線	電飯煲生產線
電磁爐組裝線	夾具回流線	背光源不銹鋼流水線

?

主架：導軌（皮帶護邊）采用50×50方通;腳架及燈架采用40×40方通制作,間隔2米一個;
皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁;承托采用Φ25鍍鋅帶軸承滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:馬達、牙箱、變頻器各一臺。
照明:40W單支帶罩日光燈/T5 28W單支帶罩節能燈,雙邊配置。
工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙文袋(亞克力板),中間一條。
儀表臺:寬度自定,采用T16雙面白壓合板，表面貼綠色防靜電膠皮，四周T型膠條包邊,。
工作臺板:寬度自定,雙邊配置;采用T16雙面白壓合板，表面貼綠色防靜電膠皮，四周T型膠條包邊,底部采用50×25遍通及三角架支撐固定。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。
氣管:材質采用4分鍍鋅管,每米配置一個氣咀。
電控箱:采用冷板折彎制作,正泰牌電控開關一套(配帶漏電保護開關)。
電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方黃色線。
腳杯:底部配M12腳杯上下可調節。

技術參數

產品展示

?	?	?

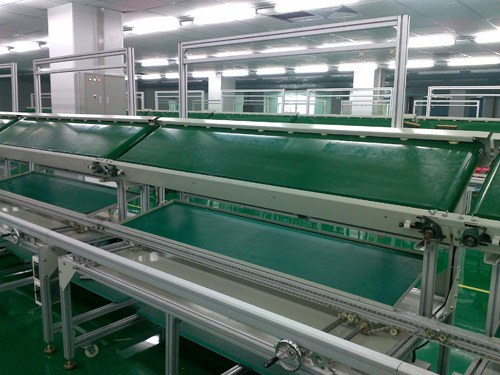

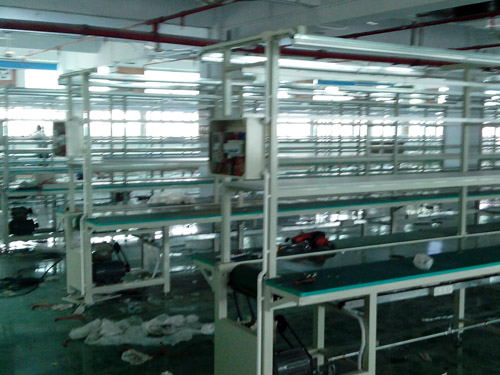

?獨立工作臺線	? 夾具返流線	??鋁材流水線
?	?	?
?微型流水線	??? 包裝流水線	??接駁流水線

主架：導軌（皮帶護邊）采用50×50鐵方通;腳架采用50×50鐵方通,間隔2米一個;燈架采用40×40鐵方通,間隔2米一個。
皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁;承托采用Φ25帶軸承鍍鋅滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:馬達、牙箱、變頻器各一臺。
照明:40W單支帶罩日光燈/T5 28W單支帶罩節能燈,雙邊配置。
風批:采用25×38專用風鉤鋁材連接固定,單邊配風鉤。
工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙文件袋(亞克力板),中間一條。
儀表臺:寬度自定,采用T18mm木板,表面用萬能膠水粘貼T2.0mm綠色防靜電膠皮(加富牌),周邊T型膠條包邊。
工作臺:四腳落地,規格L600×W400×H750(mm);臺板采用T18mm木板,表面用萬能膠水粘貼T2.0mm綠色防靜電膠皮(加富牌),周邊T型膠條包邊,支架采用25×25鐵方通焊接;每工位配置一張。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。
氣管:材質采用4分鍍鋅管,每米配置一個氣咀。
電控箱:采用冷板折彎制作,正泰牌電控開一套(配帶漏電保護開關)
電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方黃色線。
腳杯:腳部配M12可調節腳杯。
表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。

技術參數

?產品展示

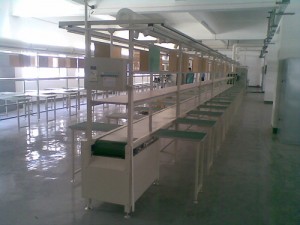

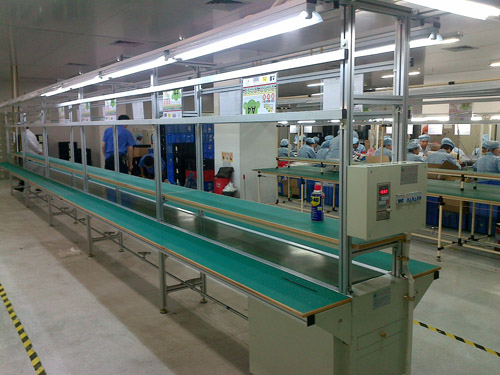

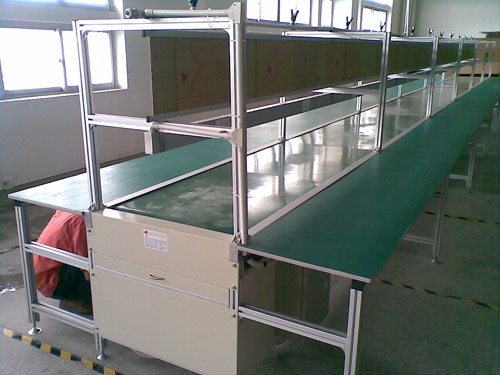

長臺板流水線安裝實景	飛機臺補焊線	獨立工作臺流水線
獨立臺生產線	長臺板流水線	微型家電生產線
