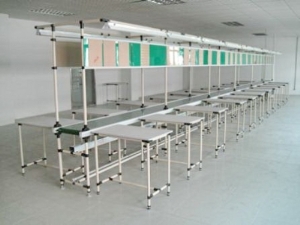

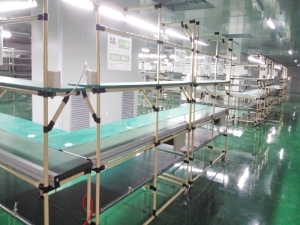

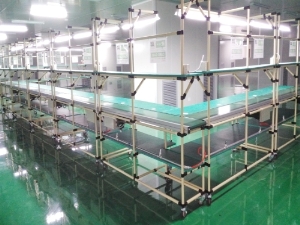

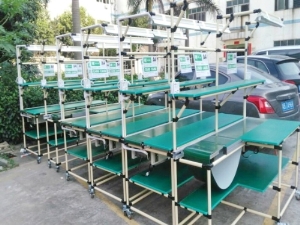

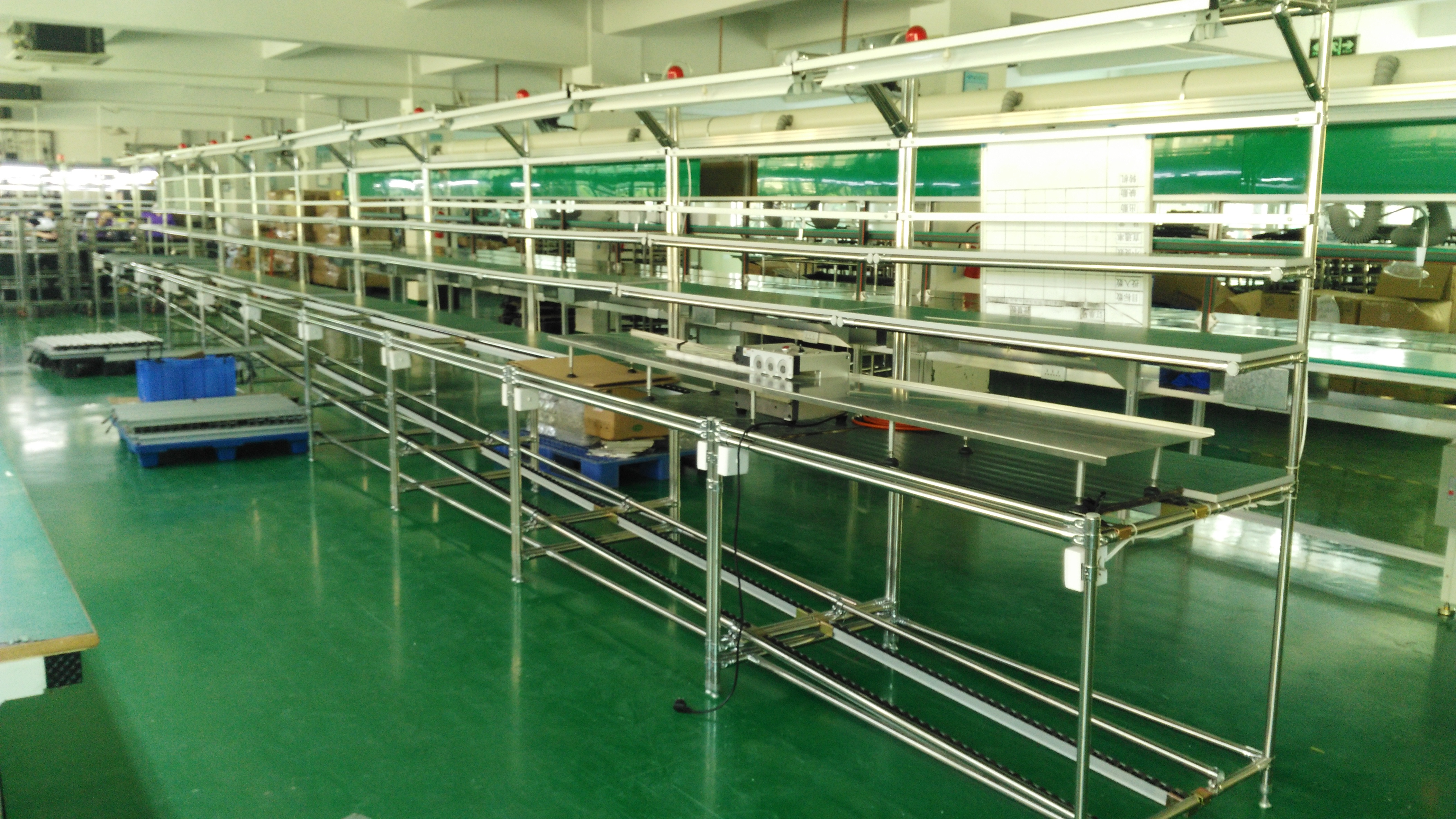

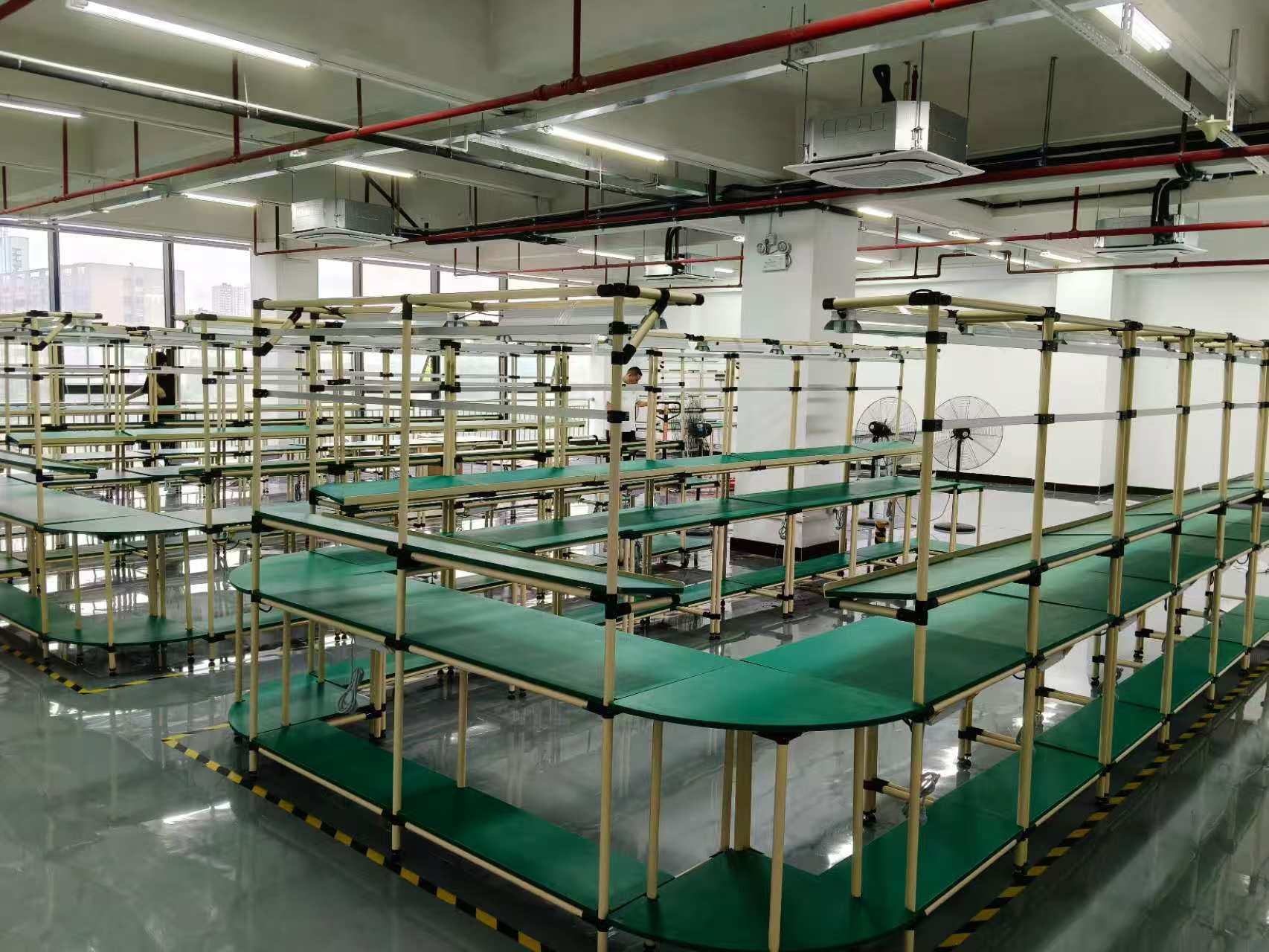

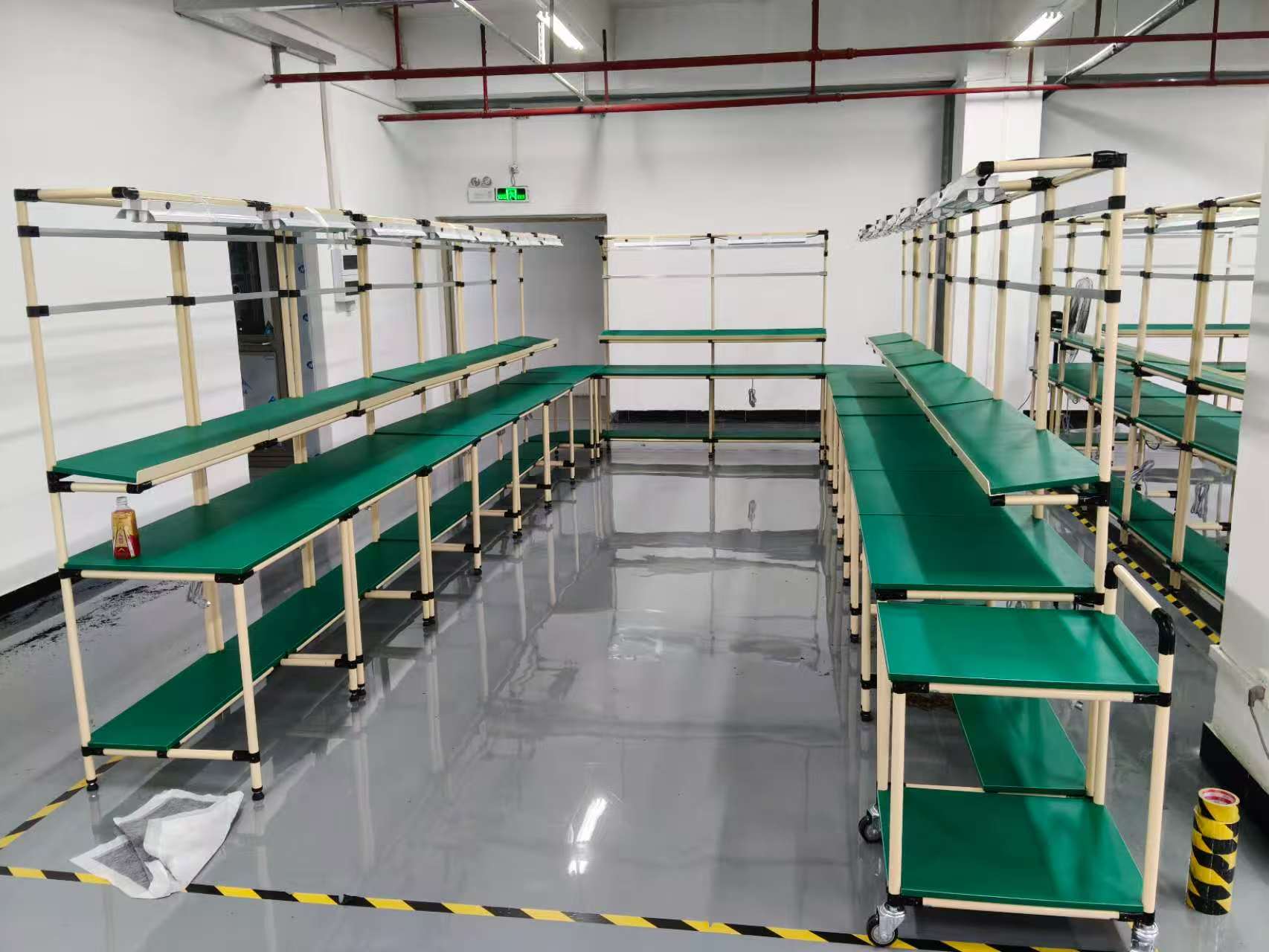

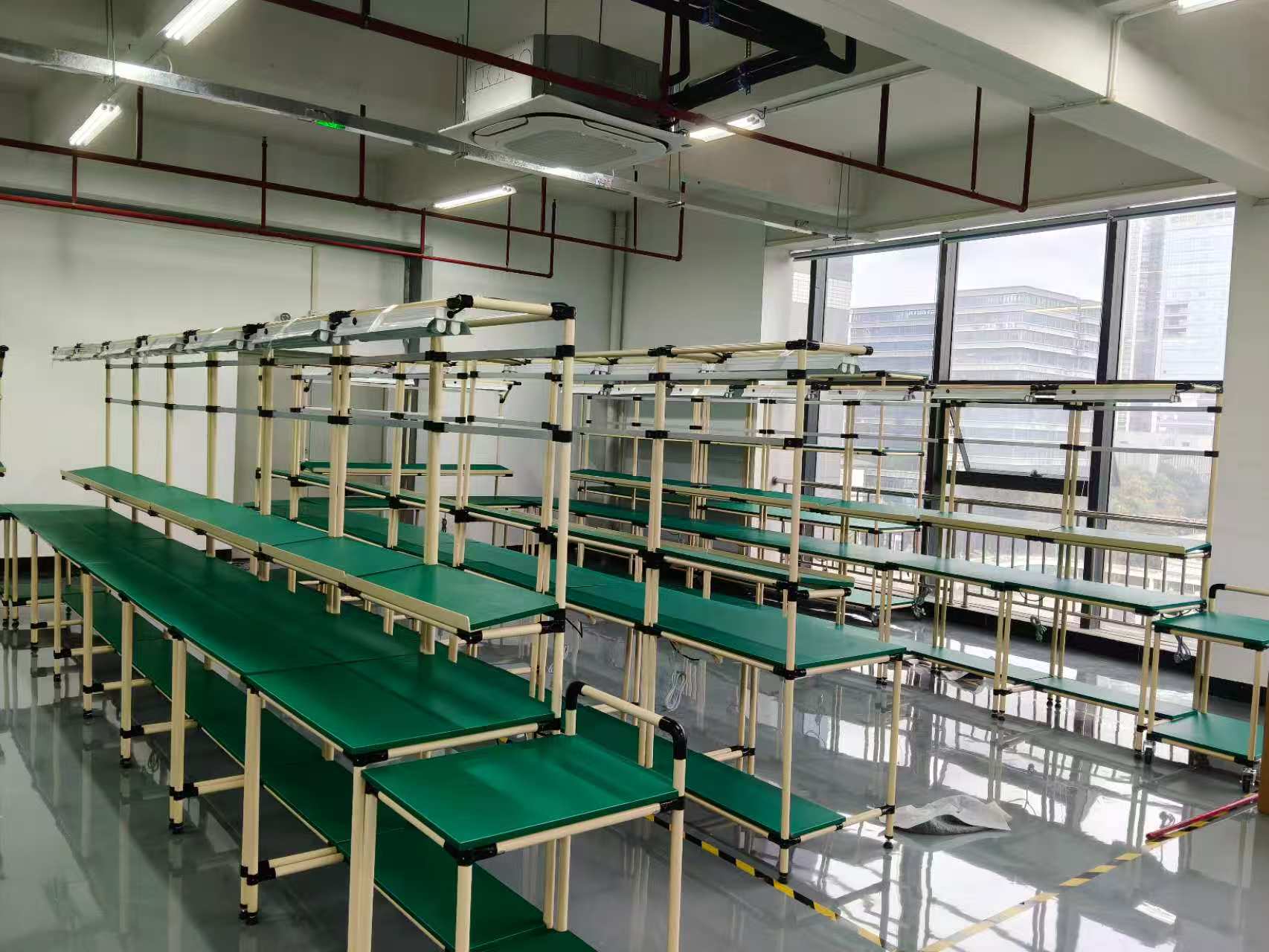

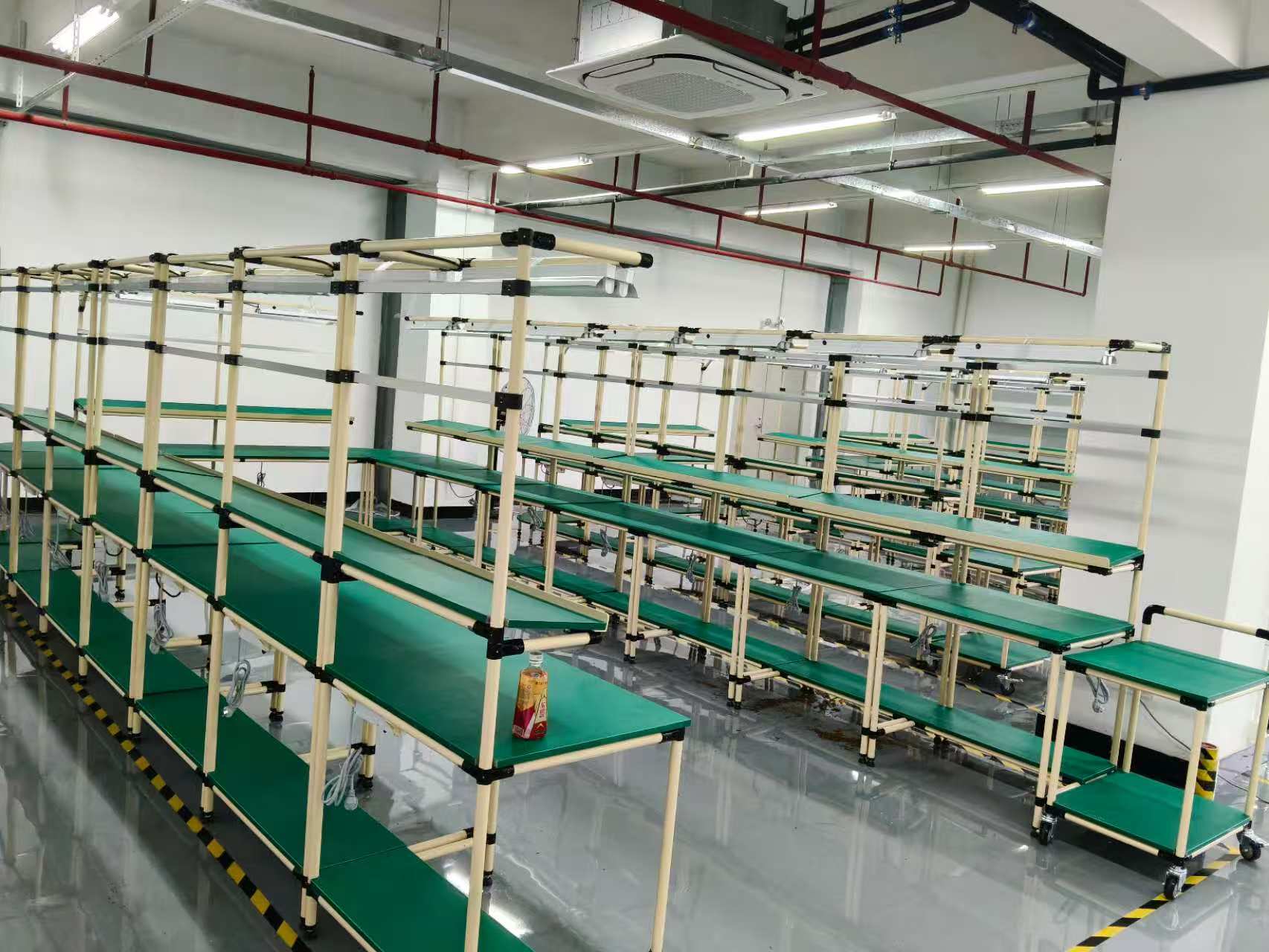

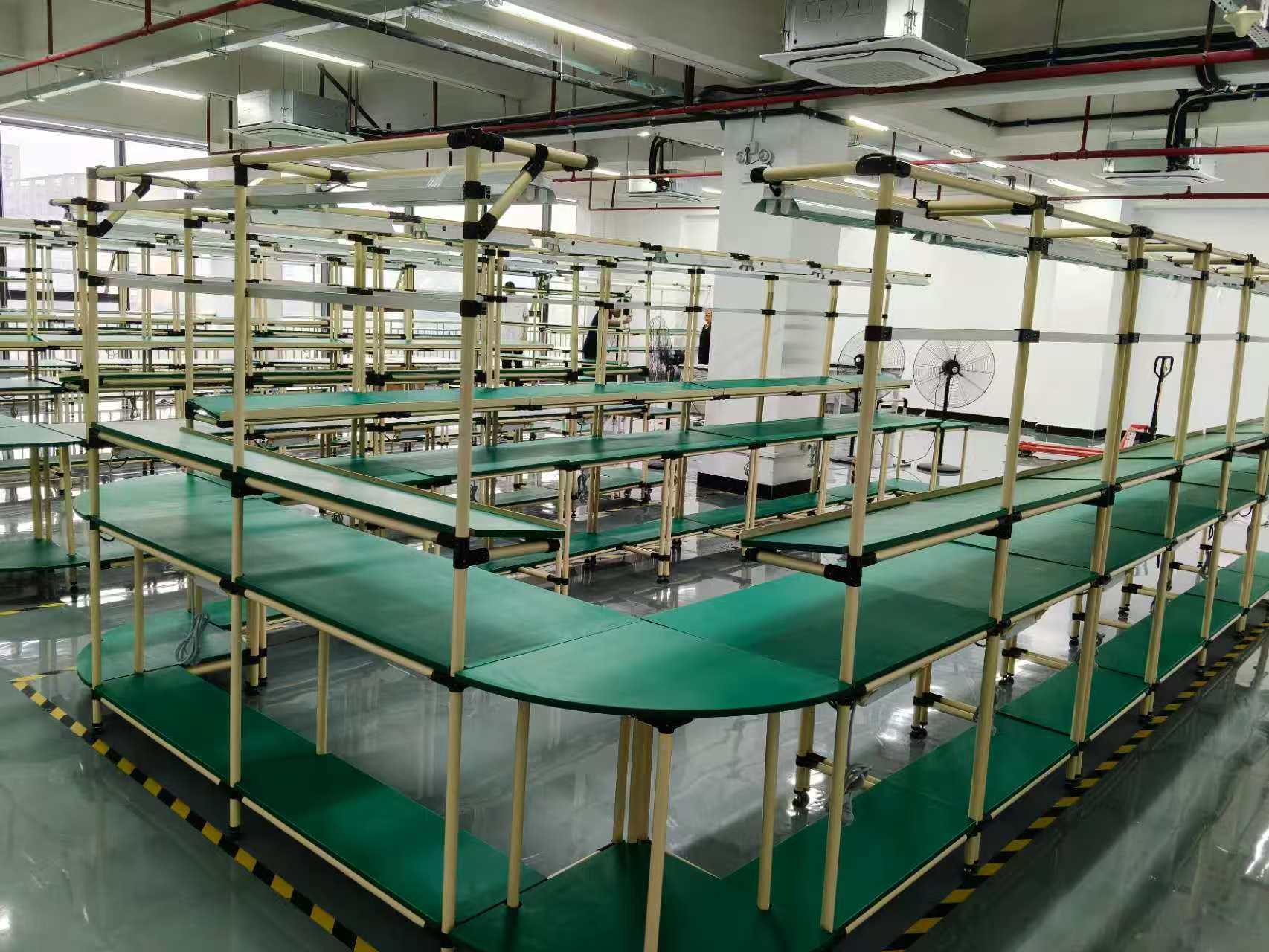

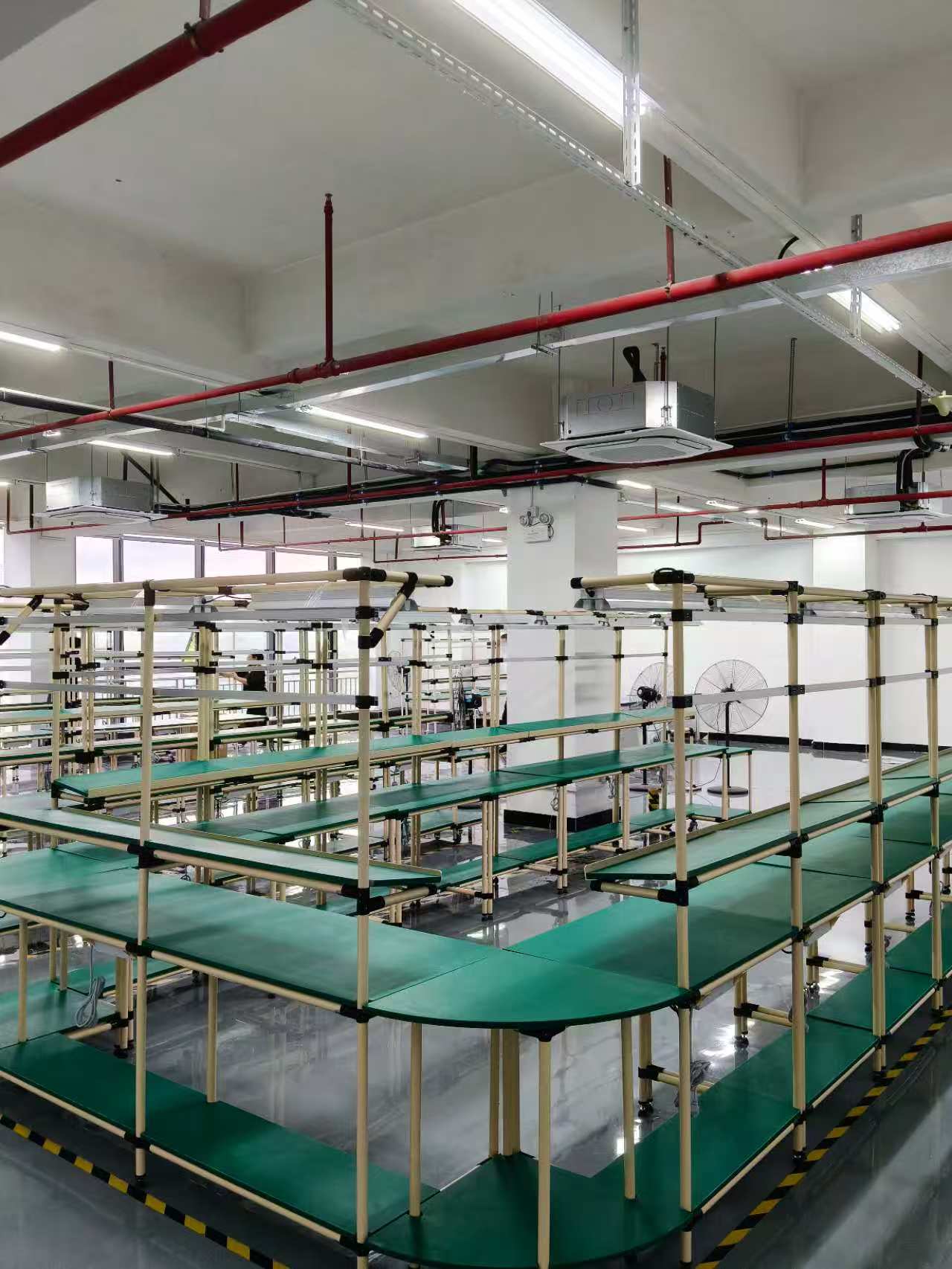

精益生產線說明：
1.規格：L自定*W自定*H1950/750mm
2.用材：支架采用￠28mm不銹鋼精益管或米黃色精益管制作，專用扣件連接固定，底部安裝可調腳杯
3.照明：節能燈或LED燈
4.工藝卡：配導軌及A4紙文件袋
5.物料臺及臺板：木板貼防靜電膠皮
6.流利條：專用滑軌配接頭
7.報警燈：每張臺配一個
8.靜電儀及插座：每張臺配一個
9.電控：獨立電控箱1套
技術參數：
|
品名 |
參數 |
|
外形尺寸 |
L(自定)×W(自定)×H1950（總高）750mm臺面離地面高 |
|
主架材質 |
米黃色精益管、黑色精益管、不銹鋼精益管 |
|
工作臺板 |
雙面白中纖板包邊或中纖板貼防靜電膠皮包邊 |
|
照明 |
T5節能燈或普通燈 |
|
適用范圍 |
電子、玩具 |

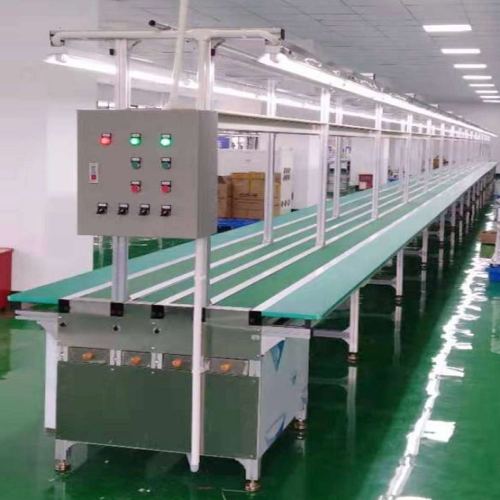

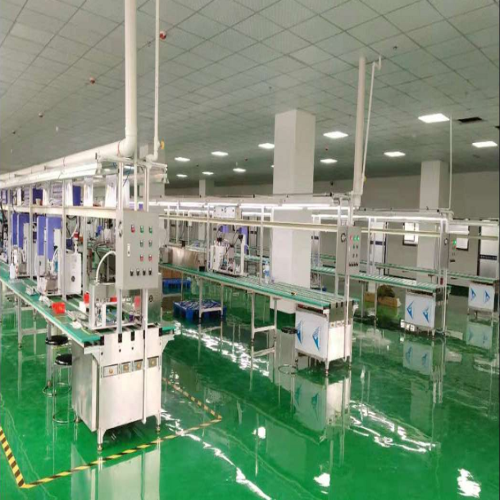

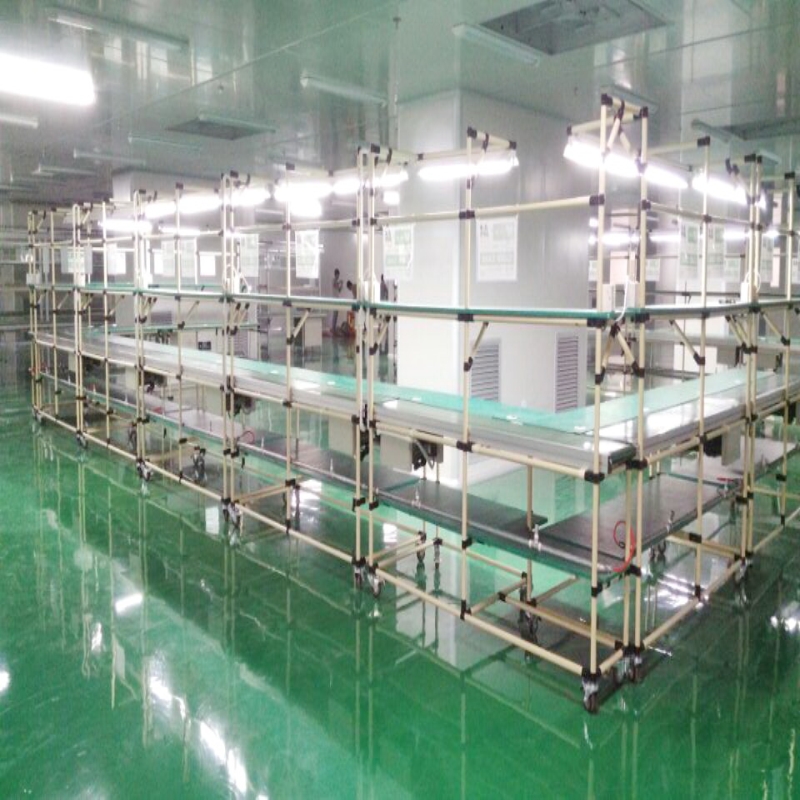

精益生產流水線
精益生產流水線說明：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1.圖片規格:L20000*W800*H1900mm ????????????????????????????????????????????????
2.用材:支架精益管制作,專用連接扣件連接 ???????
3.腳輪:底部配腳輪??
4.工作臺面:中纖板貼防靜電膠皮,四周T型膠條包邊
5.下層臺面:1個主機放置位,臺面雙面白壓合板,四周膠條包邊 ?????
6.物料臺:1塊,30度斜板支撐.?雙面白壓合板制作,貼綠色防靜電膠皮,四周膠條包邊
7.傳送帶:1?條,單獨控制系統,每段可以對接.動力采用臺灣電子調速馬達,調速方式：無級變速。變速范圍：0～5m/min
8.指導書架:2個?
9.每工作臺布ESD防靜電線及防靜電扣?
產品展示：
 |
 |
 |
| 精益生產流水線 | 精益生產流水線 | 精益生產流水線 |
 |
 |
 |
| 精益生產流水線 | 精益生產流水線 | 線棒獨立工作臺流水線 |
?

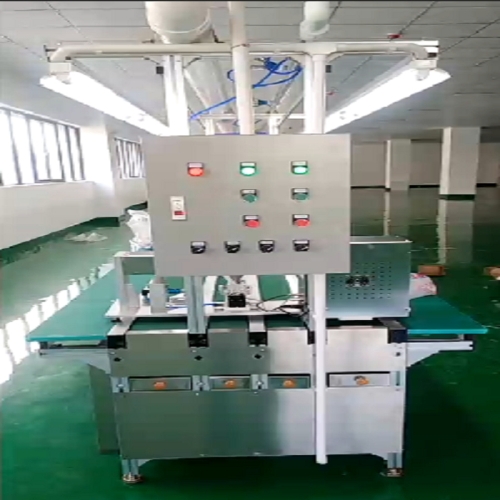

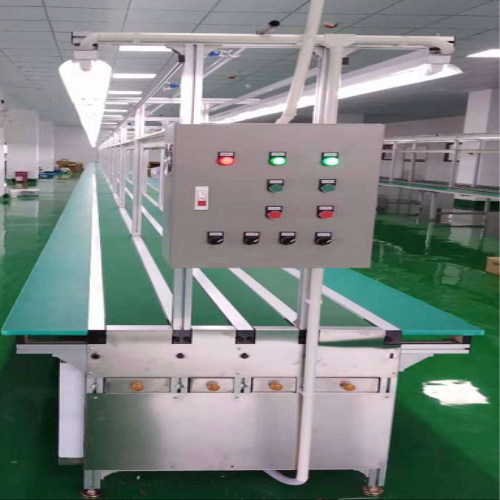

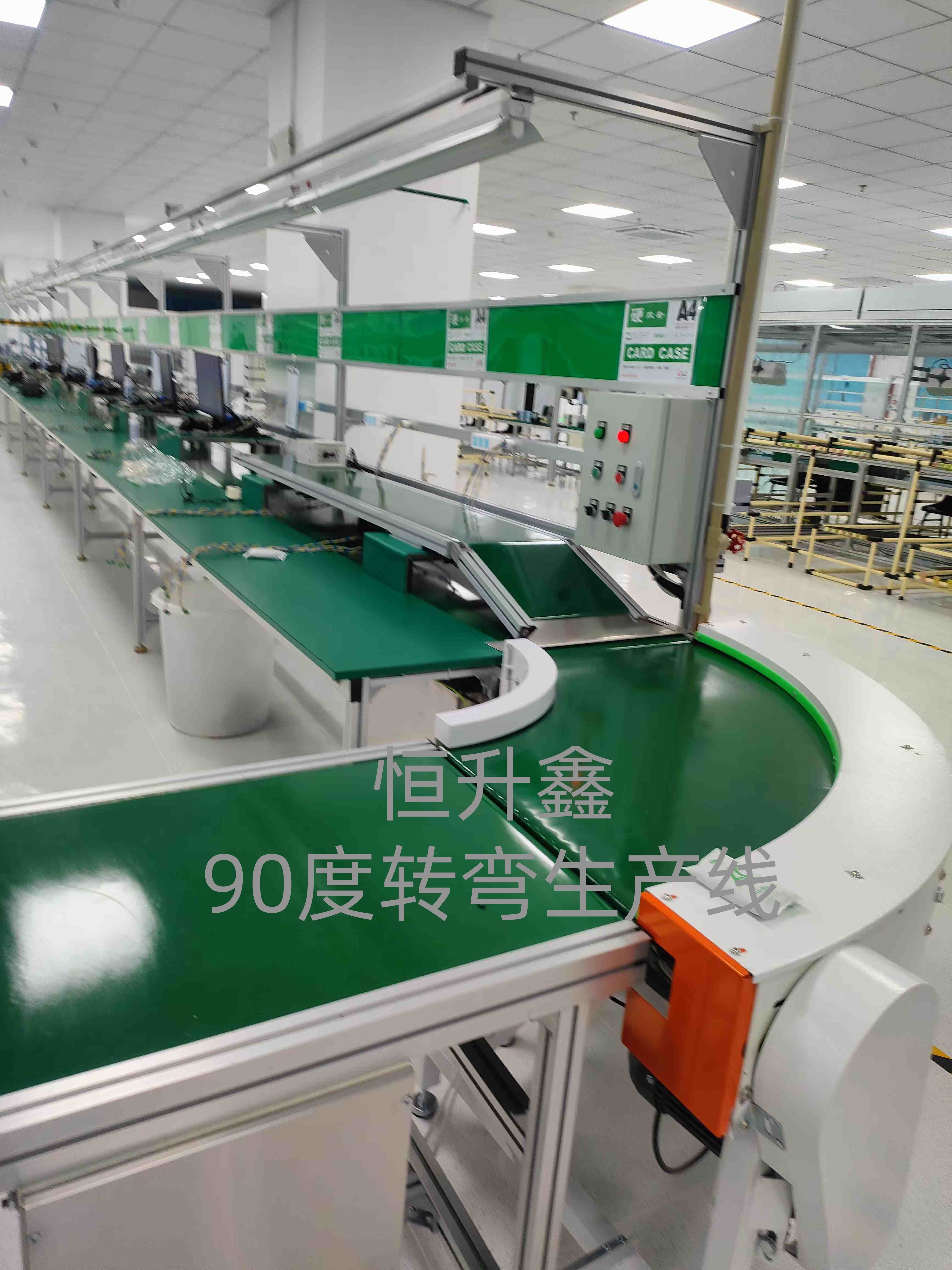

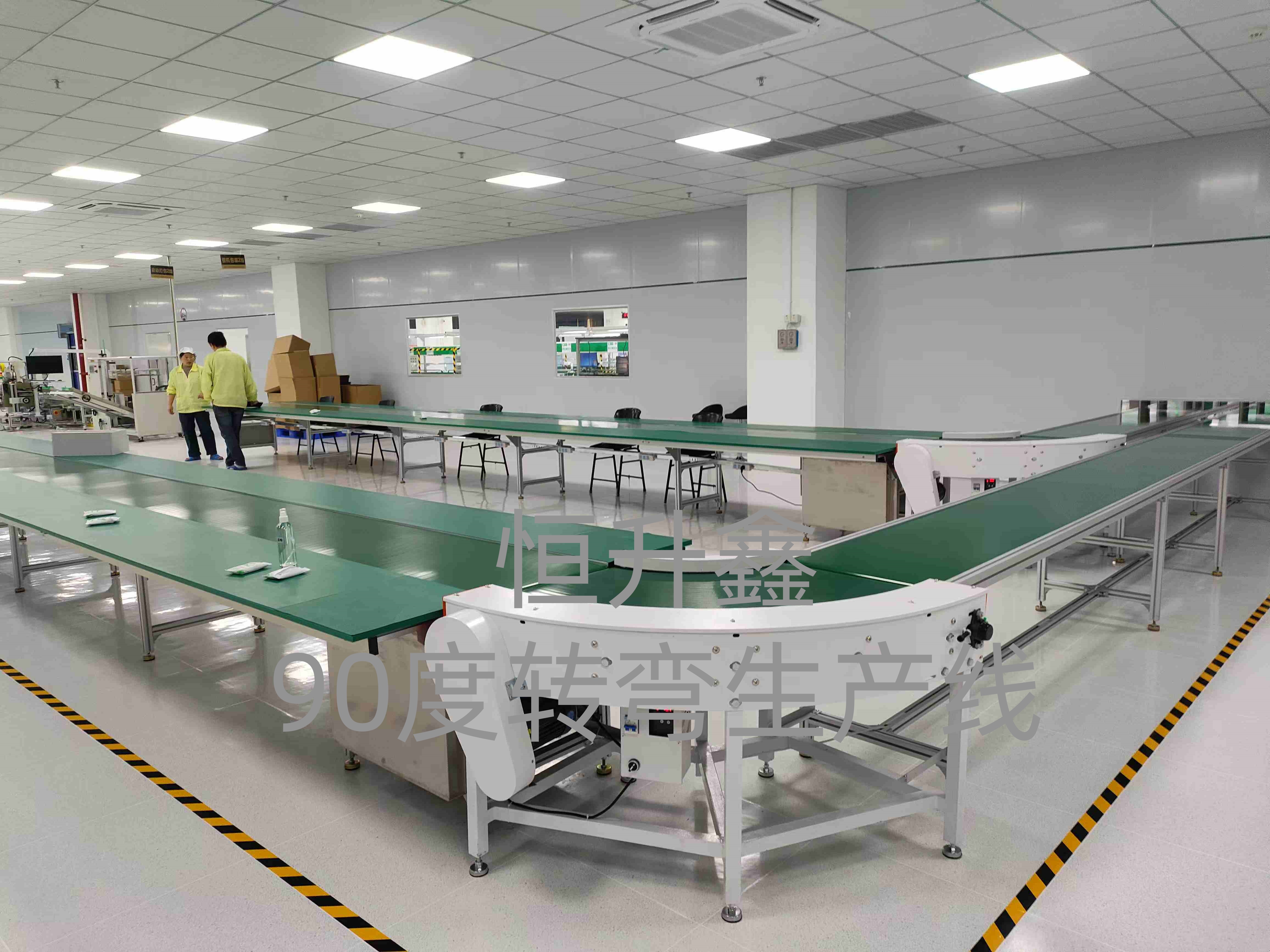

喇叭點膠機專用四向流水線
產品說明：
1.主架：導軌（皮帶護邊）40×60鋁導軌;腳架及燈架40×40鋁材制作,間隔2米一個;
2.皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁，4條;上層承托鍍鋅板折彎制作中間一條Φ25鍍鋅帶軸承滾筒,中間安裝一條滾筒,下層間隔2m一條。
3.動力:馬達、變頻器各4臺。
4.照明:節能燈或LED燈,雙邊配置。
5.工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙文袋(亞克力板),中間一條或雙邊配置。
6.儀表臺:寬度自定,采用T16雙面白壓合板，表面貼綠色防靜電膠皮，四周T型膠條包邊,。
7.工作臺板:寬度自定,雙邊配置;采用T16雙面白壓合板，表面貼綠色防靜電膠皮，四周T型膠條包邊,底部支撐固定。
8.線槽插座:線槽鋅板折彎制作,插座采用三位三孔多功能長條插座。
9.氣管:4分鍍鋅管,每米配置一個氣咀。
10.電控箱:一套，配帶漏電保護開關。
11.電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方黃色線。
12.腳杯:底部配上下可調節腳杯。
產品展示：
 |
 |
 |
| 四向流水線 | 四向流水線 | 四向流水線 |
 |
 |
 |
| 四向流水線 | 四向流水線 | 四向流水線 |

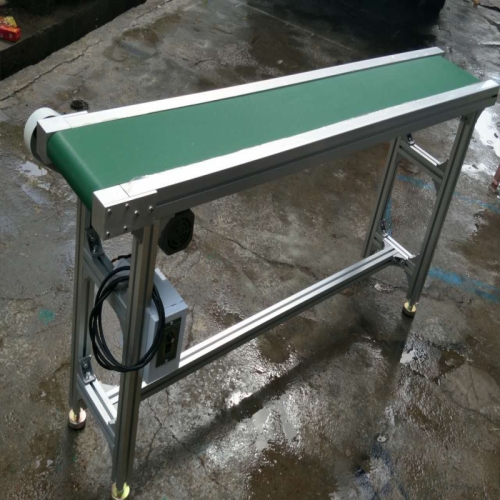

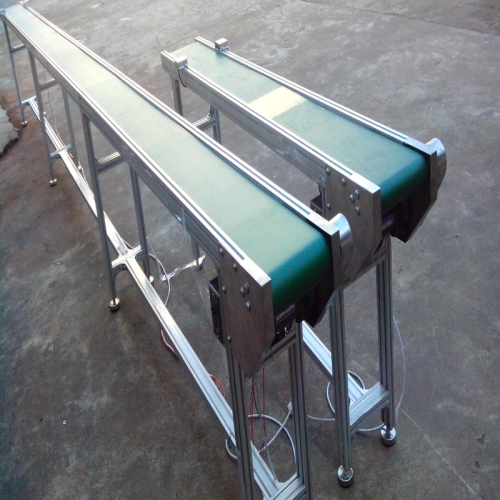

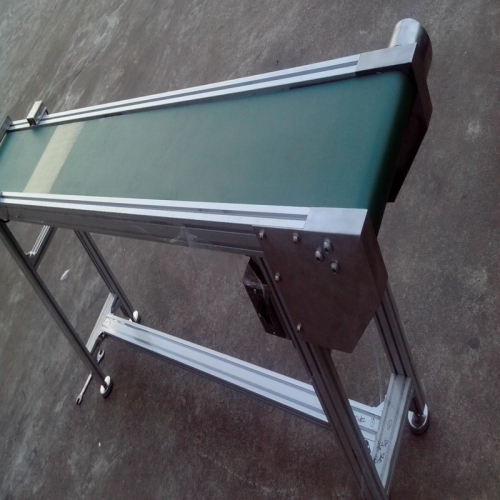

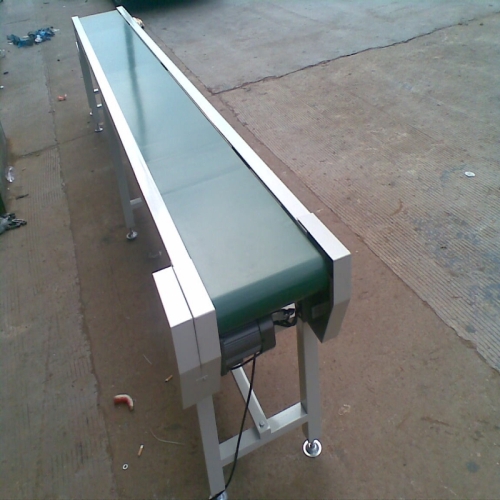

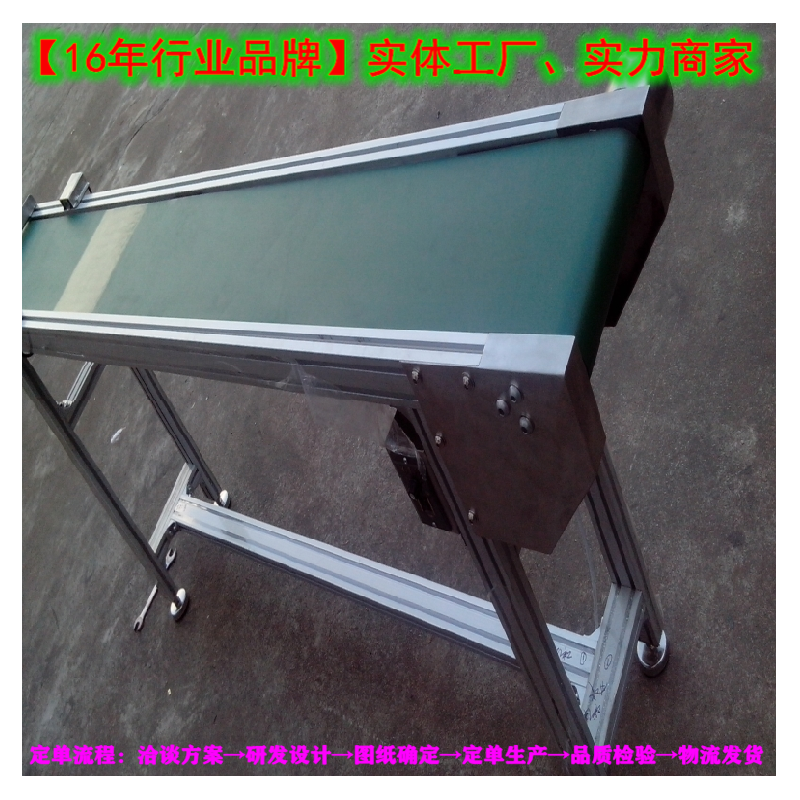

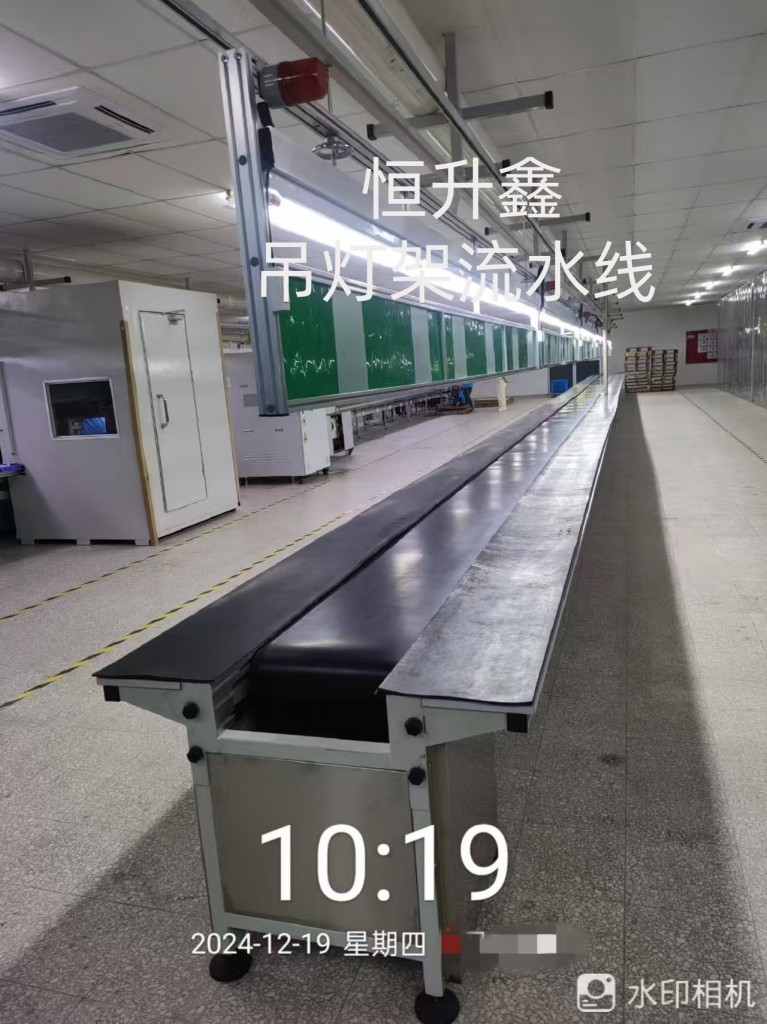

產品說明
1.線體規格：L自定*W300~1000mm*H750mm
2.用材：導軌及腳架30*60鋁材，底部可調腳杯
3.動力：10米以下線體電子調速馬達配調速器，10米以上齒輪減速馬達配變頻器
4.皮帶：T2.0綠色防靜電帶
5.皮帶承托：鍍鋅板折制托板+滾筒
6.對射光電:1套
7.電源線：三芯帶插頭電纜線
產品展示
 |
 |
 |
| 皮帶輸送線 | 皮帶輸送線 | 皮帶輸送線 |
 |
 |
 |
| 皮帶輸送線 | 皮帶輸送線 | 皮帶輸送線 |
智能烤箱
烤箱特點:智能、節能、環保、安全
外形尺寸:1560*1350*2150（mm）
內箱尺寸:L1200*W1100*H1500（mm）
電源電壓:三相380V
發熱功率:18KW
溫控儀表:智能溫控器
傳感器:熱電偶
電氣部件:正泰牌
鼓風電機:耐高溫長軸電機+風輪，1套
運風方式:頂部吸風，送達兩側底部出風，實現內循環
箱體材質:外箱板冷軋板、外箱底板鋼板，內箱不銹鋼板
內部配置:留空（預留推車輪凹槽）
門密封條:硅膠密封條
開門數量:雙開門
保溫巖棉:80K
電控箱:獨立側掛式電控箱1套
性能參數:
|
溫控范圍 |
室溫+20～300℃間任意設定 |
|
溫控精度 |
±0.5℃ |
|
恒溫定時 |
0～999分鐘/小時 |
|
加熱到100℃用時 |
15分鐘左右 |
|
最高溫度下外壁溫度 |
<室溫+25℃(門邊及通氣孔除外) |
|
內部溫度均勻度 |
±3℃（恒溫保持30分鐘以上，測試點距離內壁≥100mm） |
?
? ? ? ? ? ? ? ? ? ? ? ?

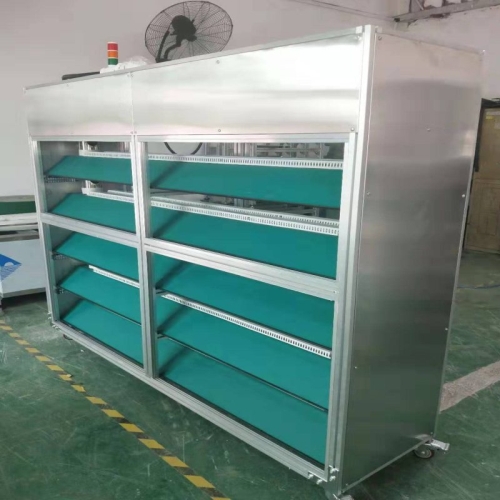

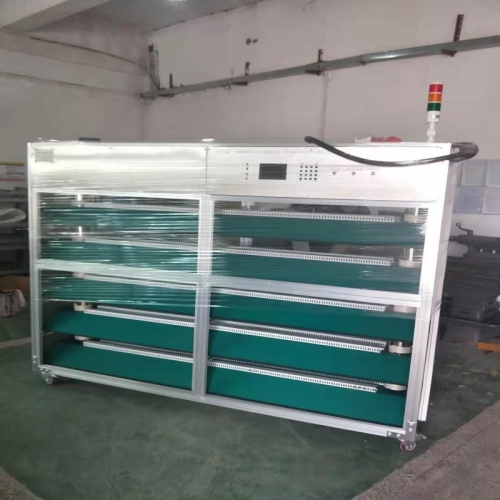

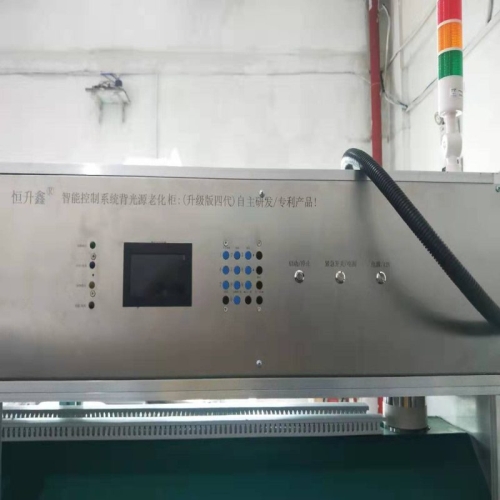

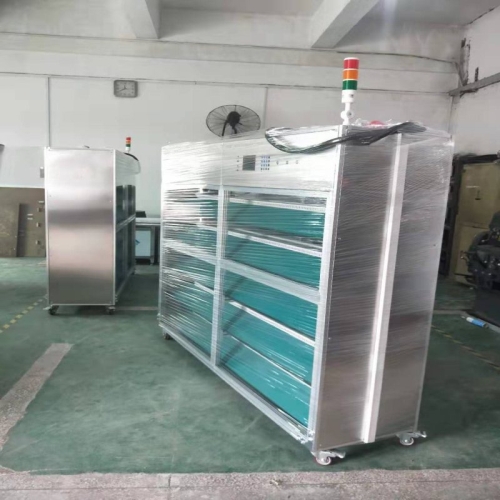

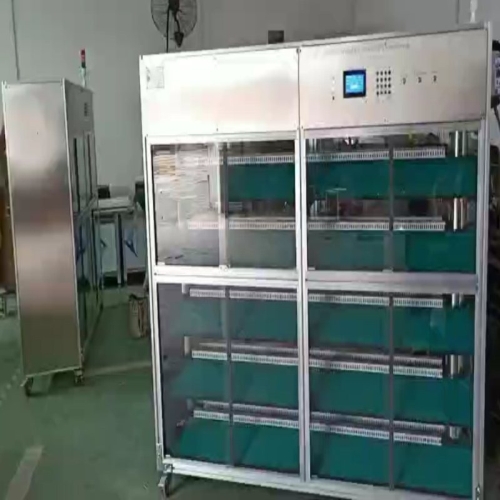

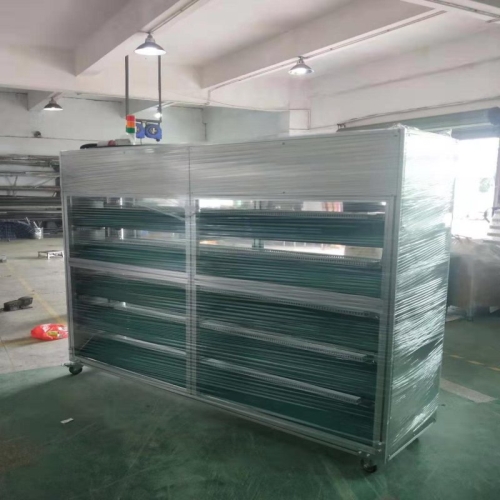

?智能控制系統老化柜說明：
?
1.規格：L2000*W500*H1750mm（常規，可定制）
2.用材：支架40*40鋁材，底部配腳輪
3.層板：鍍鋅板折彎制作高斜面，表面貼防靜電膠皮
4.插座：三位三孔多功能插座，每臺可老化產品(手機屏、車載屏）100個左右
5.三面封板：不銹鋼拉絲板
6.觀察滑動門：鋼化玻璃配滑軌，配4扇推門密閉式老化產品
7.加熱箱系統：1套
8.電控箱：1套
9.智能控制系統特點：智能、節能、環保、安全
10.6平方5芯線配32A公插
產品展示
 |
 |
 |
|
|
|
|
|
智能老化柜 |
智能老化柜 |
智能老化柜 |

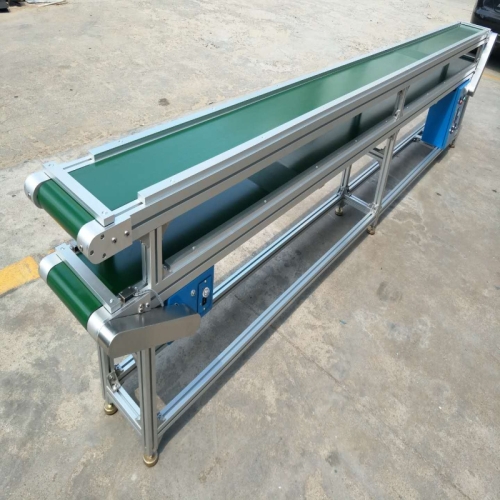

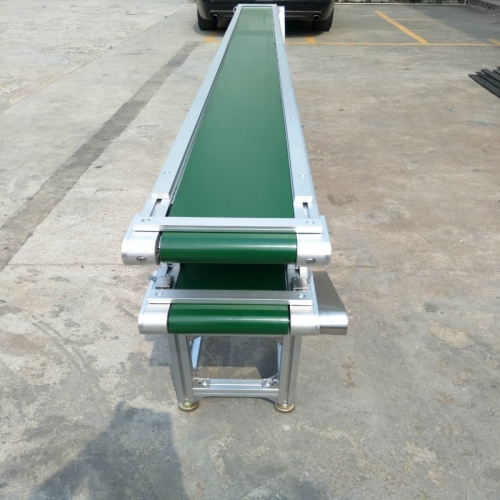

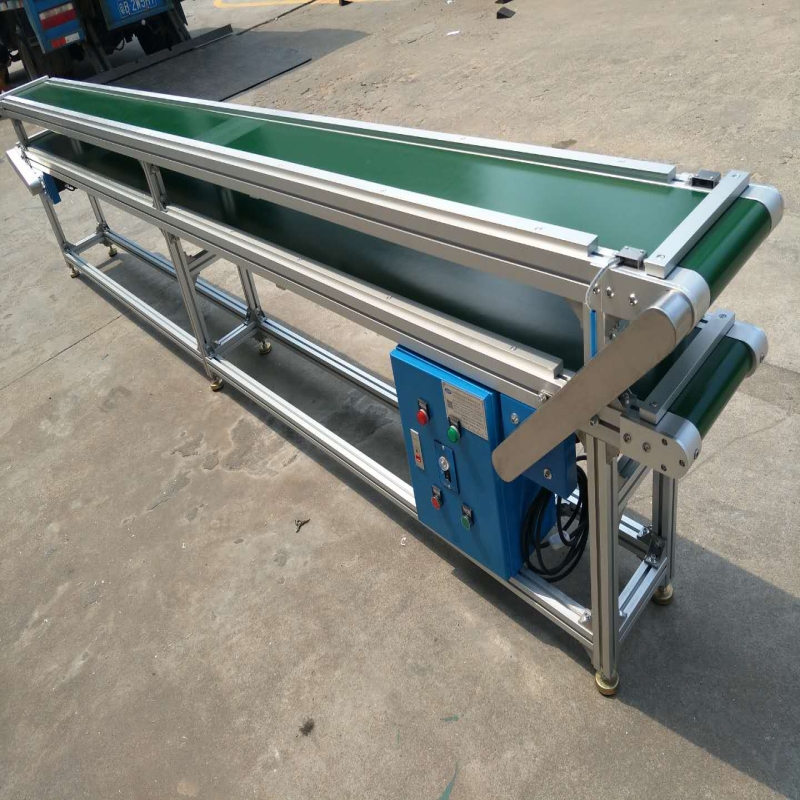

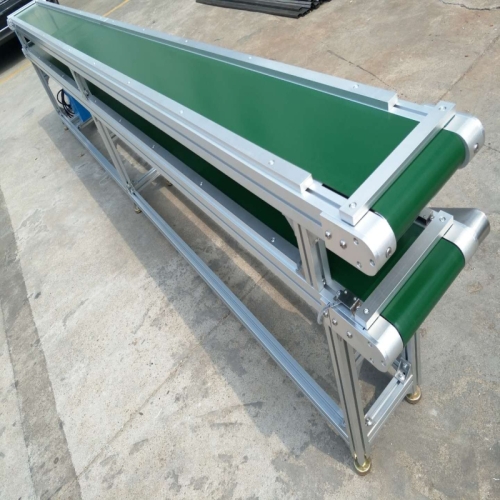

雙層輸送線說明：
線體說明:
1線體規格：L4000（自定）*W285（自定）*H800mm
2.用材：導軌40*60鋁材，腳架40*40鋁材，下配可調腳杯
3.皮帶:W200mm（自定），T2.0PVC綠色無縫熱熔接駁防靜電帶，2條
4.動力：電子調整馬達，2臺
5.擋板：W30*H15mm鋁條擋邊
6.光電：1套
 |
 |
 |
| 雙層流水線 | 雙層流水線 | 雙層流水線 |
 |
 |
 |
| 雙層流水線 | 雙層流水線 | 雙層流水線 |

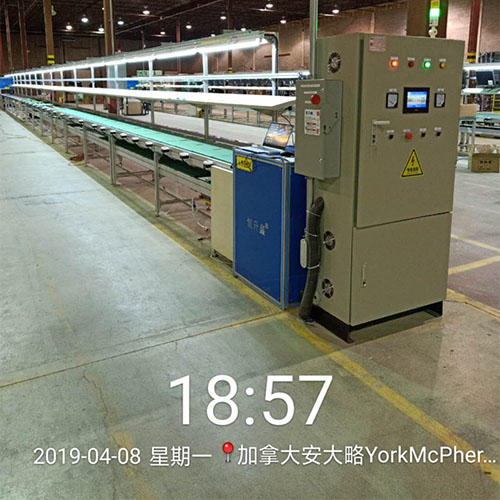

主架：導軌（皮帶護邊）采用50×50鐵方通;腳架采用50×50鐵方通,間隔2米一個。
皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁;承托采用Φ25鍍鋅帶軸承滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:馬達、牙箱、變頻器各一臺。
工作臺:四腳落地,規格L600×W400×H750(mm);臺板采用T18mm木板,表面粘貼T1.0mm白色防火板,周邊T型膠條包邊,支架采用25×25鐵方通焊接;每工位配置一張。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。
電控箱:采用冷板折彎制作,正泰牌電控開一套(配帶漏電保護開關)
電源線:插座線配4平方電線,地線配2.5平方黃色線。
腳杯:底部配M12腳杯上下可調節。
表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。
產品展示
 |
 |
 |
| 包裝線 | 包裝線 | 包裝線 |
 |
 |
 |
| 包裝線 | 包裝線 | 包裝線 |

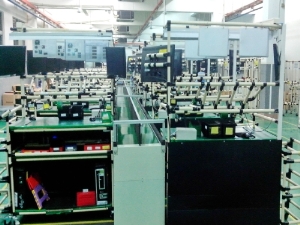

筆記本測試線
?
筆記本組裝測試生產線說明：
A:線體尺寸:W680×H850；其中每對導軌內側寬度為：W550mm(導軌分節并裝) 導軌：2062型（118×100）專用3倍速鏈鋁型材加厚型；拉腳及燈架：40×40鋁型材，間距為2000；腳杯：Φ75×M12×L100。
B:輸送部分：鏈條2060型三倍速尼龍鏈條；鏈輪：雙排三倍速鏈條專用鏈輪及其張緊裝置。
C:網線線槽：采用鍍鋅板折彎制作 網線配置：規格80*60mm鍍鋅板折彎制作.全線貫通；網線：客戶自配
D:風批導軌：采用25*38mm專用鋁材制作；滑輪：每2米配一個塑膠滑輪
E:照明：燈槽；燈
F:顯示器掛架：鋁材制作；顯示器：客戶自配
G:物料臺規格：線體長*W350mm*1條；用材采用鋼板折彎制作30度斜坡角度，上下可調節；插座：每個工位配一個五位三孔插座
H:零件盒掛架 尺寸：L28500mm 用材：采用50*5扁鋁固定，零件盒可滑動
I:導電槽及插座：80×60帶蓋1.0鍍鋅線槽；位置：線體下部兩邊各一條，共1條。 插座：多功能長條插座公牛品牌，5A，三位三孔。線體前段每米配一個.單邊配置，線體最后段10個工位不需配插座；電線：成天泰4平方主線；導電槽：毎條線分3組:火線/零線/地線全線貫通；導電輪：全線貫通.不斷電.110V配有隔離變壓器.安全操作. J:氣管用材： 6分鍍鋅管（株江牌），每1米配一個快速氣咀；位置：線體下部一條
K:阻擋器：QX-2立式阻擋器，每兩塊板配一個，另連一個氣動腳踏開關，控制工裝板的運行與停止
L:急停開關：線體每邊設2套
M:顏色：表面噴塑處理,顏色為電腦白
N:機頭動力部分 ： 3套 P:主動力（二套） 馬達：臥式，齒輪減速馬達 配置：組裝線及回流線每條配1.5KW/2.2KW1套 調速方式：變頻器1臺變速范圍：0～8m/min，連續運行。
O:工裝板尺寸 L450×W550×H25mm 結構采用優質T25夾板制作，表面貼綠色防靜電膠皮，底面貼磨砂板，兩側邊開缺口；四周T型膠條包邊。 生產線工位單個板可以滿足53塊板（帶導電槽） 工裝板載重:20公斤。左上角安裝一位三孔插座1個
P: 電路系統 :1套 整體控制電路系統配置 主動力傳送馬達;頂升移載裝置;阻擋器（帶腳踏開關）;急停開關;限位行程開關;機頭部位設置報警燈指示；電磁閥、接觸器、光眼等元件均采用進口系列；電控箱一套；三菱FX1n系列可編程序控制器PLC，60個點，一臺;電磁閥、接觸器、光眼等元件均采用日本歐姆龍系列; 電流/電壓(220/380)；其它電器采用正泰牌；電線；采用成天泰國標； 14.柜體尺寸為：W800×D400×H1200；材料：1.5t冷板。急停開關設置在線體兩頭；其它控制均集中于本控制柜。 15.配電要求：電壓110V（帶隔離變壓器）功率10-15千瓦 16.線體總功率45KW帶隔變壓器:輸出(1)220V60赫茲/輸出(1)110V60赫茲
Q:上下升降機L650*W850*H1000mm :2臺 主支架用材:采用40*40鋁材作主框架.(加強型) 封板:冷板折制,表面烤漆. 動力結構:頂伸氣缸 支架:冷板折制。 主架:鋼板折彎焊接，前后各配二套 動力:電子調速馬達 輸送部分主動輪：機架成型 運行方式：正反運行 皮帶規格:W50*T5(mm),綠色防滑皮帶, 2條 層托采用A3鋼層托
R:自動下料裝置：自動吸盤+自動平移裝置：1套 1.自動吸盤:2組(每組配4個吸盤) 2.寬窄自動調節:配有自動壓力傳感器 3.平面輸送:滑動導軌+氣動頂升裝置 4.控制:自動感應連動系統(無需人工操控) U:接駁臺(動力滾筒線) ：1臺 接駁臺作用：自動滾筒輸送和升降機自動無縫對接下料 導軌用材：冷板折彎制作，腳架采用方鋼焊接制作，底部安裝可調腳杯 滾筒：機械帶軸承滾筒 動力：90W電子調速馬達
主架：導軌（皮帶護邊）采用50×50鐵方通;腳架采用50×50鐵方通，間隔2米一個。
輸送:采用綠色防靜電皮帶輸送，無縫熱熔接駁成環形，寬度自定，雙層;承托采用Φ25鍍鋅帶軸承滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:120W臺產電子調速馬達，1臺。
電控箱:配置獨立電控箱一套，采用T1.2冷板折彎制作,表面噴電腦白漆，所有電器均集中于本控制箱內。
腳杯:底部配M12腳杯上下可調節。
表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。
技術參數
|
品名 |
參數 |
|
外形尺寸 |
L(自定)×W(自定)×H1200mm |
|
主架材質 |
鐵材、鋁材、不銹鋼(常規鐵材) |
|
皮帶寬度 |
自定(常規400mm) |
|
皮帶材質 |
PVC防靜電帶、橡膠帶、帆布帶（常規PVC防靜電帶） |
|
傳輸速度 |
0.5-8m/min |
|
適用范圍 |
???? 物流輸送、組裝、郵政產品分類、包裝行業 |
?產品展示
 |
 |
 |
| 鏈板式平行循環組裝線 | 電腦主機循環組裝線 | 倍速鏈條生產線 |
 |
 |
 |
| 倍速鏈條工裝板裝配線 | 手動工裝板裝配線 | 多樣工裝板 |
