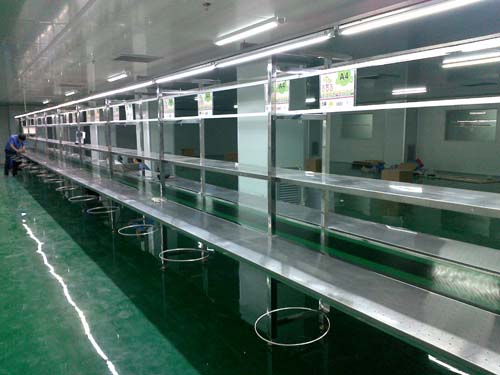

背光源流水線
背光源流水線
產品說明
主架：導軌（皮帶護邊）采用50×50不銹鋼方通;腳架采用50×50不銹鋼方通,間隔2米一個;燈架采用40×40不銹鋼方通,間隔2米一個。
皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁;承托采用Φ25鍍鋅帶軸承滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:馬達、牙箱、變頻器各一臺。
照明:40W單支帶罩日光燈/T5 28W單支帶罩節能燈,雙邊配置。
工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙文袋(亞克力板),中間一條。
儀表臺:寬度自定,采用T1.2不銹鋼板折彎包邊。
工作臺板:寬度自定,雙邊配置;采用T1.2不銹鋼沖孔折彎包邊,底部采用25×50長條不銹鋼扁通及三角架支撐固定。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。
氣管:材質采用4分鍍鋅管,每米配置一個氣咀。
電控箱:采用冷板折彎制作,正泰牌電控開關一套(配帶漏電保護開關)。
電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方黃色線。
腳杯:底部配M12腳杯上下可調節。
表面處理:打磨、除毛刺、打臘。
技術參數
|
品名 |
參數 |
| 外形尺寸 | L(自定)×W(自定)×H1950mm |
| 主架材質 | 鐵材、鋁材、不銹鋼(常規不銹鋼) |
| 皮帶寬度 | 自定(常規400mm) |
| 皮帶材質 | PVC防靜電帶、橡膠帶、環保帶（常規PVC防靜電帶） |
| 傳輸速度 | 0.5-8m/min |
| 工作臺板 | 面貼白色防火板或防靜電膠皮、不銹鋼臺板 |
| 照明 | T5節能燈或普通燈 |
| 適用范圍 | 生產背光源行業 |
 |
 |
 |
