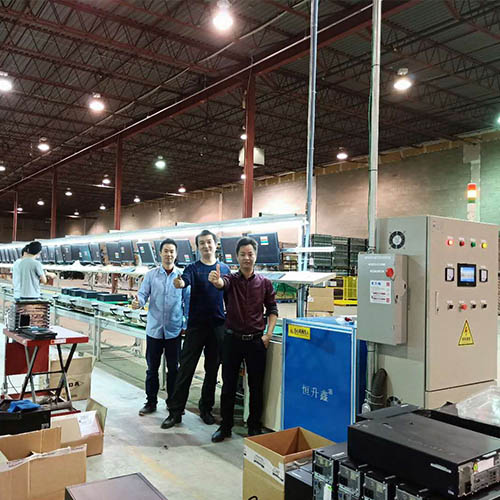

筆記本測試線

?

筆記本組裝測試生產線說明：

A:線體尺寸:W680×H850；其中每對導軌內側寬度為：W550mm(導軌分節并裝) 導軌：2062型（118×100）專用3倍速鏈鋁型材加厚型；拉腳及燈架：40×40鋁型材，間距為2000；腳杯：Φ75×M12×L100。

B:輸送部分：鏈條2060型三倍速尼龍鏈條；鏈輪：雙排三倍速鏈條專用鏈輪及其張緊裝置。

C:網線線槽：采用鍍鋅板折彎制作 網線配置：規格80*60mm鍍鋅板折彎制作.全線貫通；網線：客戶自配

D:風批導軌：采用25*38mm專用鋁材制作；滑輪：每2米配一個塑膠滑輪

E:照明：燈槽；燈

F:顯示器掛架：鋁材制作；顯示器：客戶自配

G:物料臺規格：線體長*W350mm*1條；用材采用鋼板折彎制作30度斜坡角度，上下可調節；插座：每個工位配一個五位三孔插座

H:零件盒掛架 尺寸：L28500mm 用材：采用50*5扁鋁固定，零件盒可滑動

I:導電槽及插座：80×60帶蓋1.0鍍鋅線槽；位置：線體下部兩邊各一條，共1條。 插座：多功能長條插座公牛品牌，5A，三位三孔。線體前段每米配一個.單邊配置，線體最后段10個工位不需配插座；電線：成天泰4平方主線；導電槽：毎條線分3組:火線/零線/地線全線貫通；導電輪：全線貫通.不斷電.110V配有隔離變壓器.安全操作. J:氣管用材： 6分鍍鋅管（株江牌），每1米配一個快速氣咀；位置：線體下部一條

K:阻擋器：QX-2立式阻擋器，每兩塊板配一個，另連一個氣動腳踏開關，控制工裝板的運行與停止

L:急停開關：線體每邊設2套

M:顏色：表面噴塑處理,顏色為電腦白

N:機頭動力部分 ： 3套 P:主動力（二套） 馬達：臥式，齒輪減速馬達 配置：組裝線及回流線每條配1.5KW/2.2KW1套 調速方式：變頻器1臺變速范圍：0～8m/min，連續運行。

O:工裝板尺寸 L450×W550×H25mm 結構采用優質T25夾板制作，表面貼綠色防靜電膠皮，底面貼磨砂板，兩側邊開缺口；四周T型膠條包邊。 生產線工位單個板可以滿足53塊板（帶導電槽） 工裝板載重:20公斤。左上角安裝一位三孔插座1個

P: 電路系統 :1套 整體控制電路系統配置 主動力傳送馬達;頂升移載裝置;阻擋器（帶腳踏開關）;急停開關;限位行程開關;機頭部位設置報警燈指示；電磁閥、接觸器、光眼等元件均采用進口系列；電控箱一套；三菱FX1n系列可編程序控制器PLC，60個點，一臺;電磁閥、接觸器、光眼等元件均采用日本歐姆龍系列; 電流/電壓(220/380)；其它電器采用正泰牌；電線；采用成天泰國標； 14.柜體尺寸為：W800×D400×H1200；材料：1.5t冷板。急停開關設置在線體兩頭；其它控制均集中于本控制柜。 15.配電要求：電壓110V（帶隔離變壓器）功率10-15千瓦 16.線體總功率45KW帶隔變壓器:輸出(1)220V60赫茲/輸出(1)110V60赫茲

Q:上下升降機L650*W850*H1000mm :2臺 主支架用材:采用40*40鋁材作主框架.(加強型) 封板:冷板折制,表面烤漆. 動力結構:頂伸氣缸 支架:冷板折制。 主架:鋼板折彎焊接，前后各配二套 動力:電子調速馬達 輸送部分主動輪：機架成型 運行方式：正反運行 皮帶規格:W50*T5(mm),綠色防滑皮帶, 2條 層托采用A3鋼層托

R:自動下料裝置：自動吸盤+自動平移裝置：1套 1.自動吸盤:2組(每組配4個吸盤) 2.寬窄自動調節:配有自動壓力傳感器 3.平面輸送:滑動導軌+氣動頂升裝置 4.控制:自動感應連動系統(無需人工操控) U:接駁臺(動力滾筒線) ：1臺 接駁臺作用：自動滾筒輸送和升降機自動無縫對接下料 導軌用材：冷板折彎制作，腳架采用方鋼焊接制作，底部安裝可調腳杯 滾筒：機械帶軸承滾筒 動力：90W電子調速馬達
