波峰焊回流生產線
產品說明

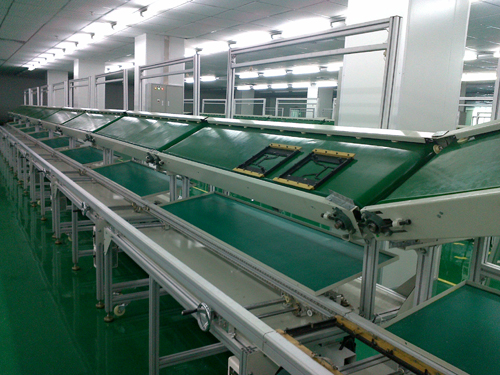

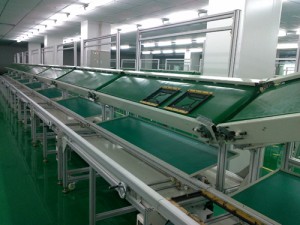

夾具回流線整體結構說明
自動插件線說明
規格：L2400/段*常規W600*H1800mm
燈架及拉腳：40×40鋁材，鋁角碼連接固定,下配Φ75×M12×L100腳杯，導軌上表面離地面距離750±15可調動力：60W×1/60電子調速馬達，自帶牙箱和調速器，輸送速度0～8m/min，無級可調
臺板：2.0t冷板制作
導軌：51×56鋁型材專用導軌，2條，寬度50～300可調
鏈條：3/8″尼龍鏈條
日光燈：采用T5 28W單只帶罩節能燈，共配置2套帶獨立開關控制
機械傳動/導向桿：Ф15；絲桿：梯形螺紋；固定軸承座：4套；活動軸承座：2套；連接傳動桿：Ф15; 傘齒輪：6個
工藝卡導軌:25×14專用H型鋁導軌，
面板:A4紙文件袋,每段配二塊
元件盒：1.5t冷板制作 W200mm
其它：配有插座、電源開關、連接插頭
防靜電線：2.5平方黃色
顏色：線體表面噴塑(顏色自定)
接駁線說明
規格：L700（自定）*W600常規*H750mm
拉腳：40×40鋁材，鋁角碼連接固定,下配Φ75×M12×L100腳杯，導軌上表面離地面距離750±15可調
動力：60W×1/60電子調速馬達，自帶牙箱和調速器，輸送速度0～8m/min，無級可調
導軌：40×40鋁型材專用導軌，2條，寬度50～350可調
皮帶：防靜電機械
傳動/導向桿：Ф15；絲桿：梯形螺紋；固定軸承座：4套；活動軸承座：2套；連接傳桿： Ф15；傘齒輪：6個
其它：配有插座、電源開關、連接插頭
顏色：線體表面噴塑(顏色自定)
夾具回流線說明
導軌：采用60*40*mm鋁導軌制作。
支架：腳支架采用40*40mm鋁材制作，下配可調腳杯；
動力機構：采用1HP臺灣亞士霸馬達, 70型臺灣亞士霸牙箱，線體速度0-8M每秒可調，調速采用1HP臺灣愛德利變頻器。
輸送部分：采用2mm綠色防靜電皮帶，皮帶寬度為400，皮帶采用￠25鍍鋅滾筒層托.間距250mm一條，下層托滾每間隔2m一條。
流水線兩端斜坡從波峰機頂部過度回流夾具
配獨立電箱一套制)
技術參數
|
品名 |
參數 |
|
外形尺寸 |
L(自定)×W(自定)×H1950mm |
|
主架材質 |
鐵材、鋁材、不銹鋼(常規鐵材) |
|
皮帶寬度 |
自定(常規400mm) |
|
皮帶材質 |
PVC防靜電帶、橡膠帶、環保帶（常規PVC防靜電帶） |
|
傳輸速度 |
0.5-8m/min |
|
工作臺板 |
自定(W300mm)面貼白色防火板或防靜電膠皮、不銹鋼臺板 |
|
照明 |
T5節能燈或普通燈 |
|
適用范圍 |
電子、玩具、五金塑膠、家電行業 |
產品展示
| ? | ? | ? |
| 獨立工作臺流水線 | 接駁線 | 90度轉彎臺 |
| ? | ? | ? |
| 180度轉彎皮帶裝置 | 可調寬皮帶線加返治具線 | 90度轉彎機 |
