長臺板皮帶線
產品說明
主架：導軌（皮帶護邊）采用50×50鐵方通;腳架采用50×50鐵方通,間隔2米一個;燈架采用40×40鐵方通,間隔2米一個。
皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁;承托采用Φ25鍍鋅帶軸承滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:馬達、牙箱、變頻器各一臺。
照明:40W單支帶罩日光燈/T5 28W單支帶罩節能燈,雙邊配置。
風批:采用25×38專用風鉤鋁材連接固定,單邊配置。
工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙文袋(亞克力板),中間一條。
儀表臺:寬度自定,采用T18mm中纖板,表面用萬能膠水粘貼T2.0mm綠色防靜電膠皮(加富牌),周邊T型膠條包邊。
工作臺板:寬度自定,雙邊配置;采用T18mm中纖板,表面用萬能膠水粘貼T2.0mm綠色防靜電膠皮(加富牌),周邊T型膠條包邊,底部采用25×50長條扁通及三角架支撐固定。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座10A。一米配兩個
氣管:材質采用4分鍍鋅管,每米配置一個氣咀。
電控箱:采用冷板折彎制作,正泰牌電控開關一套(配帶漏電保護開關)
電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方線。
底部:配腳杯M12上下可調節。
表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。
技術參數
|
品名 |
參數 |
|
外形尺寸 |
L(自定)×W(自定)×H1950mm |
|
主架材質 |
鐵材、鋁材、不銹鋼(常規鐵材) |
|
皮帶寬度 |
自定(常規400mm) |
|
皮帶材質 |
PVC防靜電帶、橡膠帶、環保帶（常規PVC防靜電帶） |
|
傳輸速度 |
0.5-8m/min |
|
工作臺板 |
自定(W300mm)面貼白色防火板或防靜電膠皮、不銹鋼臺板 |
|
照明 |
T5節能燈或普通燈 |
|
適用范圍 |
電子、玩具、五金塑膠、家電行業 |
產品展示
 |
 |
? |

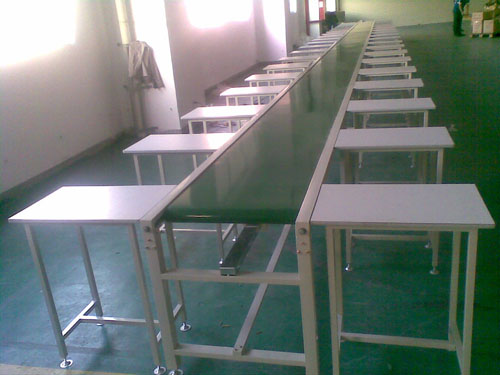

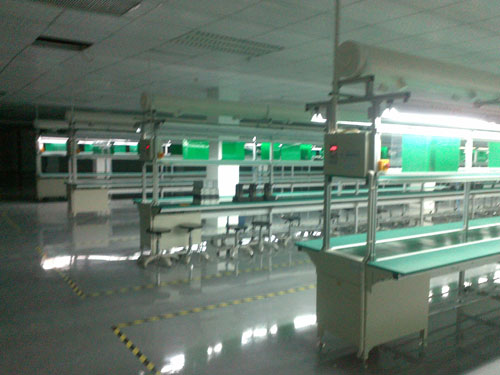

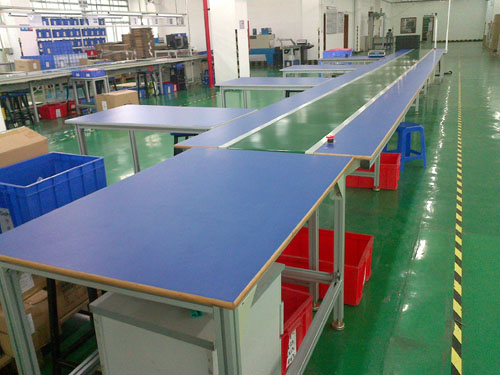

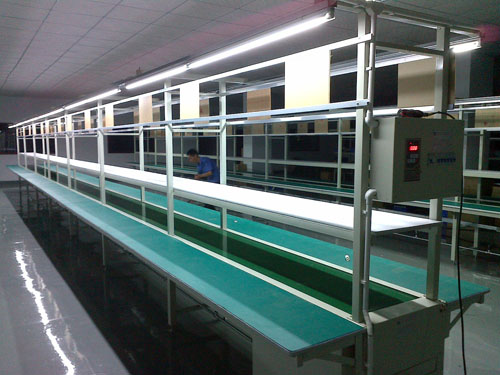

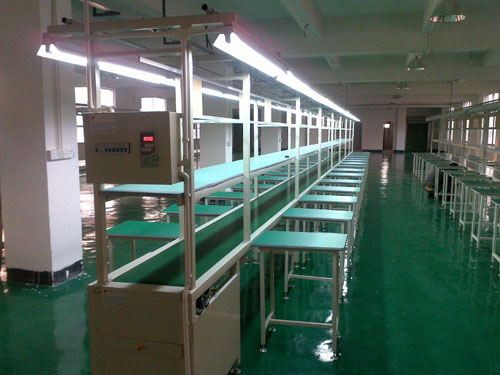

| 獨立工作臺流水線 | 光拉獨立臺生產線 | 長臺板補焊線 |
 |
 |
 |

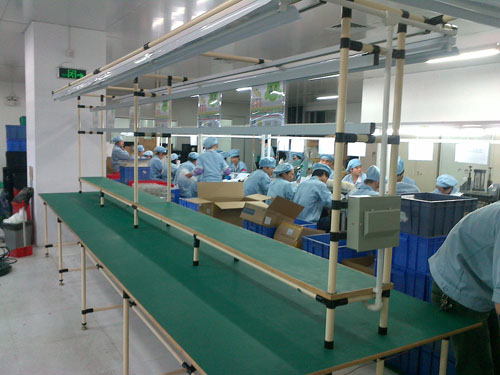

| 帶抽煙管后焊線 | 帶急停包裝流水線 | 復合管工作臺線 |
