1)??組裝線?????????
a)???道? 軌: 東南鋁業912型材制作。
b)???輸送鏈：蘇州特種三倍速鏈條，T=38.1
c)???支? 架：50×25mm扁通，配M14腳杯，±25mm內可調。
d)???燈? 架： 50×25mm扁通，雙邊安裝40W單支帶罩日光燈，連續排列, )???氣? 管：安裝于燈架中間和腳架底部中間，采用6分鍍鋅管，每工位配一個快速接嘴。
f)???吊路槽：專用鋁型材導軌，每工位配1個吊路輪。
g)?? 工藝掛架：線體兩邊設置專用“H”型鋁型材工藝圖掛架，并每工位配置一套A4亞克力工藝看板。
h)???儀表臺: 設置在燈架中，20mm夾板制作，寬度為400mm，面貼5mm綠色防防靜電膠皮；“T”型膠包邊。
i)???龍? 骨：采用6分鍍鋅管，裝于腳架底部氣管兩邊。
j)???線槽插座：采用δ1.5mm冷板折彎成型制做線槽，雙邊每工位安裝2個三位萬用插座。
k)?? 風扇：采用優質國產搖頭風扇，1米裝一臺；
l） 表面處理：線體鐵材部分電腦色烤漆。
2)? 生產線動力機構
a)???馬? 達:臺灣品牌2.2KW亞士霸馬達 380V。
b)???牙? 箱：臺灣品牌亞士霸100型1:60牙箱。
c)???傳動機構：蘇州特鏈專用主動鏈輪，?50mm主動軸。
d)???張緊機構：蘇州特鏈專用張緊座。
e)???機? 架：50×50mm鐵鋼制作。
f)???表面處理：電腦色烤漆。
3)? 平行移載機構
a)???進出板動力:臺灣進口TWT60微型齒輪減速馬達。
b)???左右平移動力:臺灣進口TWT60微型齒輪減速馬達。
c)???進出板輸送：丹麥進口綠色防滑皮帶。
d)?? 左右平移：采用道軌上行走尼龍輪。
e)???表面處理：電腦色烤漆。
4)? 工位阻擋器含腳踏閥
a)?? 阻擋器缸：國產優質專用阻擋器缸。
b)???腳踏閥：國產優質腳踏閥。
c)???腳踏板：用δ3mm鋼板制作腳踏板，噴烤漆處理面貼綠色膠皮。
d)???橋架：橋架采用δ3mm鋼板折彎成型制作。
e)???表面處理：腳踏板及橋架電腦色烤漆。
5)? 自動控制臥式阻擋器
a)???阻擋器：國產優質專用臥式加強型阻擋器。
b)???橋架：采用δ4mm鋼板折彎成型制作。
c)???放板機構：由PLC給信號自動放板。
d)???表面處理：橋架經電腦色烤漆。
6)? 自動頂升裝置 4套
a)??日本SMC優質專用氣動頂升機構。
b) ?進出板動力:臺灣進口TWT60微型齒輪減速馬達。
c)??橋架用δ3mm鋼板折彎成型制作。
d） 進出板輸送：丹麥進口綠色防滑皮帶。
e） 表面處理：橋架經電腦色烤漆。
7）組裝工位(雙邊)20個
a)??進出板動力:臺灣進口TWT60微型齒輪減速馬達。
b） 進出板輸送：丹麥進口綠色防滑皮帶。
c)??橋架用δ3mm鋼板折彎成型制作。
D） 表面處理：橋架經電腦色烤漆。
e） 尺寸為1250mm×610mm
f） 表面處理：橋架經電腦色烤漆。
8)? 工裝板
a)?L600×W1200mm工裝板采用δ20mm進口高密度纖維板制作，面貼5mm防靜電膠皮，T型膠包邊，底部反貼白色防火板。上面配360°直徑600的旋轉工裝板（每臺配備40個工裝板）
b)?板面兩側安裝L150×W20×H30mm產品定位橡膠條，兩間距為450mm。
9)? 控制系統
a)???主控采用日本進口三凌PLC程序控制器。
b)??各電機通斷采用日本進口富士接觸器及保護器。
c)?? 中間繼電器，行程開關均采用日本OMRN品牌電器。
d)???行程定位采用槽型感應開關。
技術參數

產品展示

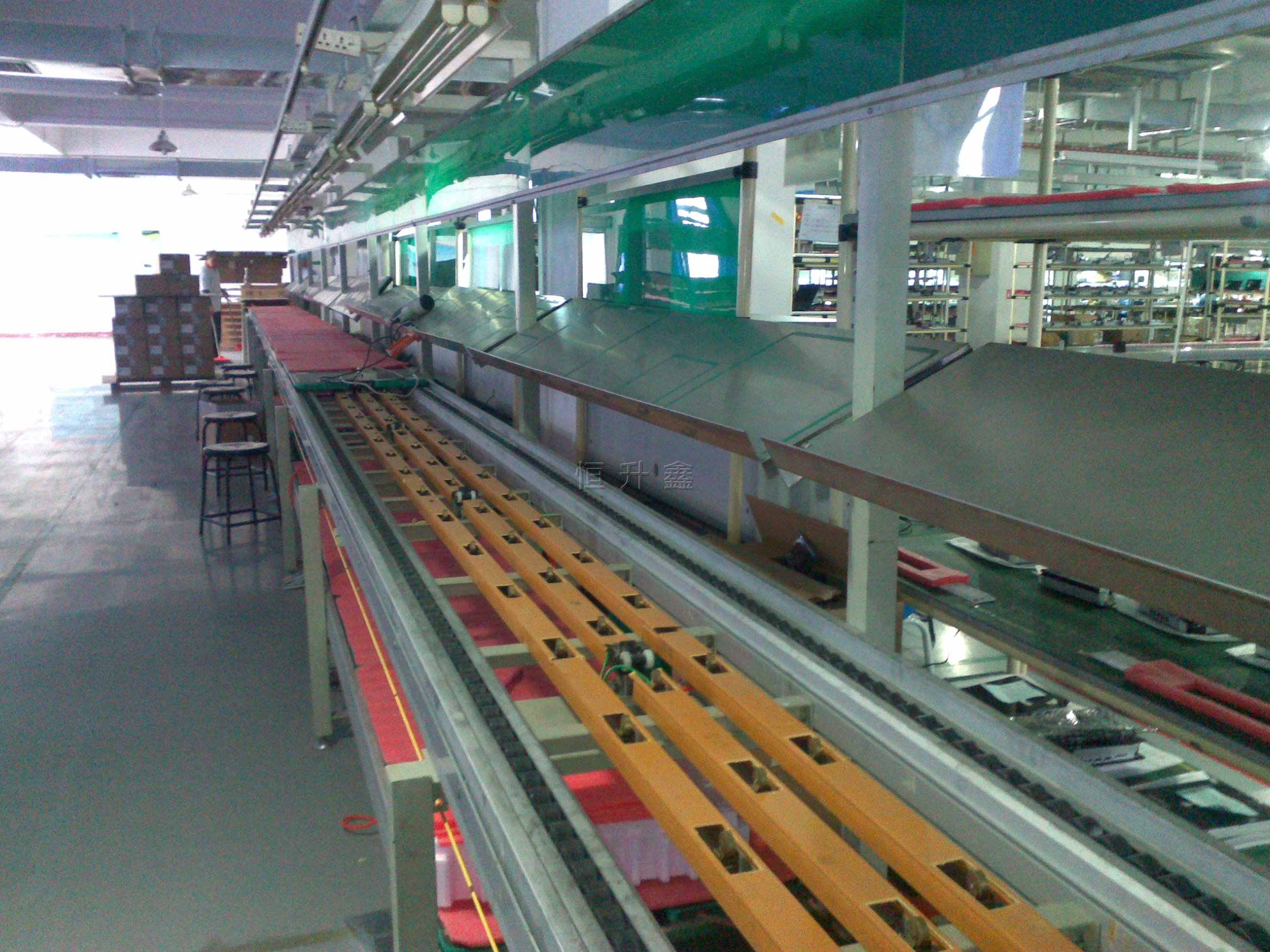

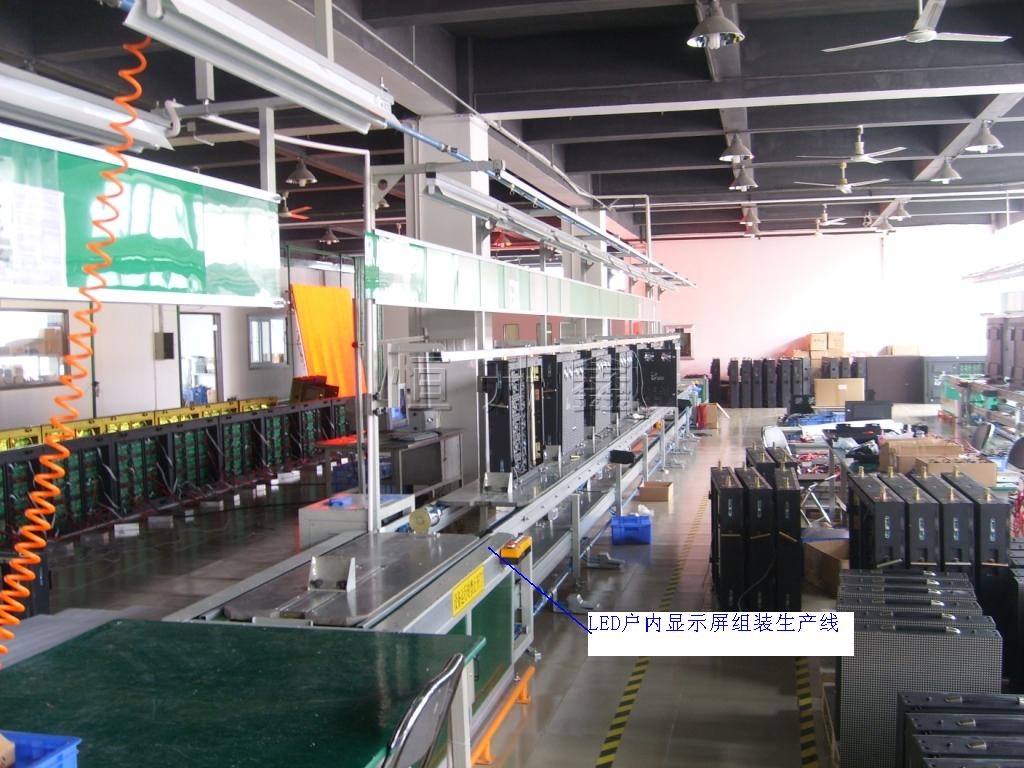

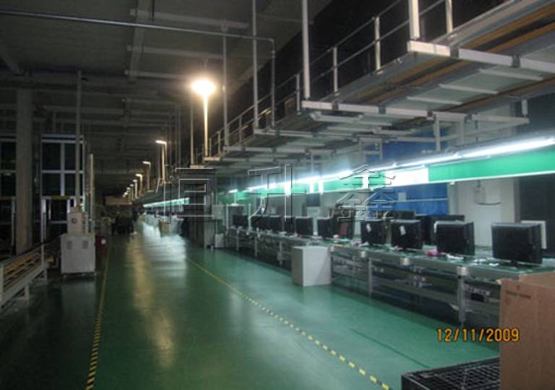

電腦主機循環組裝線	顯示屏自動組裝線	倍速鏈條生產線
