精益管裝配線
精益管裝配線
產品說明
主架：采用Φ28mm×T1.0mm米黃色復合管。
皮帶:寬度自定,綠色防靜電,采用無縫熱熔接駁;承托采用Φ25鍍鋅滾筒,上層間隔250mm一條,下層間隔2m一條。
動力:馬達、牙箱、變頻器各一臺。
照明:40W單支帶罩日光燈/T5 28W單支帶罩節能燈,雙邊配置。
工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙大小公文袋,中間一條。

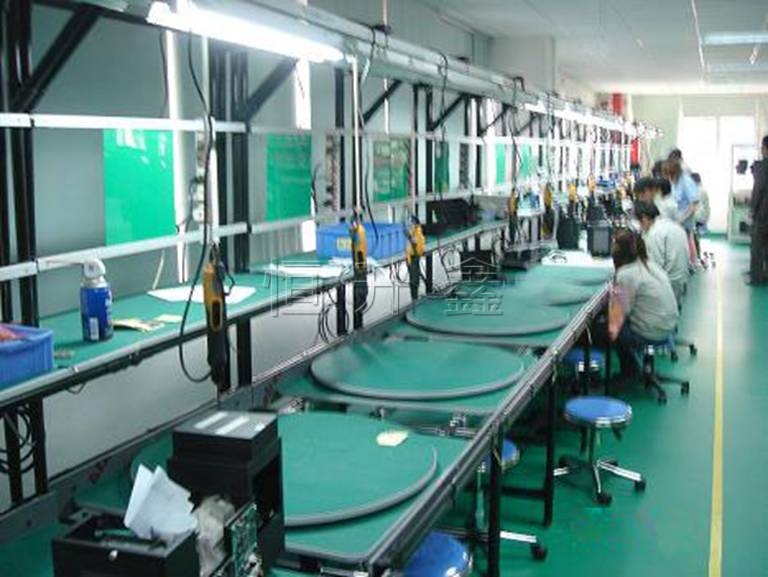

雙層旋轉工裝板:下層規格L600×W600×H25(mm);上層Φ600mm,臺板采用T25mm木板,表面防靜電膠皮,四周邊T型膠條包邊,每工位配置一塊。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。
氣管:材質采用4分鍍鋅管,每米配置一個氣咀。
電控箱:采用冷板折彎制作,配置啟動、急停、停止等開關。
電源線:日光燈線配2.5平方電線,插座線配4平方電線,地線配2.5平方黃色單芯線。
腳杯:腳部配M12可調節腳杯。
技術參數
|
品名 |
參數 |
|
外形尺寸 |
L(自定)×W(自定)×H1950mm |
|
主架材質 |
復合管 |
|
皮帶寬度 |
自定(常規400mm) |
|
皮帶材質 |
PVC防靜電帶、橡膠帶、帆布帶（常規PVC防靜電帶） |
|
傳輸速度 |
0.5-8m/min |
|
工作臺板 |
面貼白色防火板或防靜電膠皮 |
|
工作臺板尺寸 |
L600(或自定)×W400(或自定)×H750mm |
|
照明 |
T5節能燈或普通燈 |
|
適用范圍 |
電子、五金、塑膠、玩具行業 |
