鋁材型流水線
鋁材型流水線
產品說明
皮帶承托
上層?? 采用￠25×L450鍍鋅帶軸承滾筒層托，間距2m；中間采用1.2㎜鍍鋅板承接
下層?????? Φ25×L450鍍鋅帶軸承滾筒，間距2m
氣管????? 用材?????? 4分鍍鋅管，每米配置2個快速接嘴（燈架腳架下部中間一條）
照明????? 燈通?????? 采用25×50鍍鋅板折彎成U型槽,固定燈支架和布線用.
燈???????? T5.28W雙支帶罩節能燈，全線貫通，雙邊配置，
鋁吊路??? 鋁材?????? 采用專用風批U型鋁材，雙邊配置。
滑輪?????? 每邊配5個滑輪，共10個
工藝卡??? 導軌?????? 采用H鋁型材，雙邊配置
面板?????? 底板綠色亞克力板，面板采用白色亞克力板，每米一套（底板一塊，面板一塊），A3紙文件袋大小，橫放
儀表臺??? 尺寸?????? L22000×W450，1條，置于皮帶上方
臺板?????? 采用1.2磨砂不銹鋼板折彎制作, 全線貫通.
支撐?????? 40×40鋁材，全線貫通。
線槽與插座?????????? 線槽?? 采用40×60鍍鋅線槽，底部中間1條
插座?????? 多功能長條插座，10A，每米2個，
工作臺??? 尺寸?????? L22000×W480，雙邊配置
臺板?????? 采用1.2磨砂不銹鋼板折彎制作, 全線貫通.
支撐?????? 40×40鋁材，全線貫通，另配三角板支撐。
皮帶承托?上層?采用￠25×L450鍍鋅帶軸承滾筒層托，間距2m；中間采用1.2㎜鍍鋅板承托
下層?Φ25×L450鍍鋅帶軸承滾筒，間距2m
氣管?用材?4分鍍鋅管，每米配置2個快速接嘴（燈架腳架下部中間一條）
照明?燈通?采用25×50鍍鋅板折彎成U型槽,固定燈支架和布線用.
燈?T5.28W雙支帶罩節能燈，全線貫通，雙邊配置，
鋁吊路?鋁材?采用專用風批U型鋁材，雙邊配置。
滑輪?每邊配5個滑輪，共10個
工藝卡?導軌?采用H鋁型材，雙邊配置
面板?底板綠色亞克力板，面板采用白色亞克力板，每米一套（底板一塊，面板一塊），A3紙文件袋大小，橫放
儀表臺?尺寸?L22000×W450，1條，置于皮帶上方
臺板?采用1.2磨砂不銹鋼板折彎制作, 全線貫通.
支撐?40×40鋁材，全線貫通。
線槽與插座?線槽?采用40×60鍍鋅線槽，底部中間1條
插座?多功能長條插座，10A，每米2個，
工作臺?尺寸?L22000×W480，雙邊配置
臺板?采用1.2磨砂不銹鋼板折彎制作, 全線貫通.
支撐?40×40鋁材，全線貫通，另配三角板支撐。
技術參數
下層?Φ25×L450鍍鋅帶軸承滾筒，間距2m
氣管?用材?4分鍍鋅管，每米配置2個快速接嘴（燈架腳架下部中間一條）
照明?燈通?采用25×50鍍鋅板折彎成U型槽,固定燈支架和布線用.
燈?T5.28W雙支帶罩節能燈，全線貫通，雙邊配置，
鋁吊路?鋁材?采用專用風批U型鋁材，雙邊配置。
滑輪?每邊配5個滑輪，共10個
工藝卡?導軌?采用H鋁型材，雙邊配置
面板?底板綠色亞克力板，面板采用白色亞克力板，每米一套（底板一塊，面板一塊），A3紙文件袋大小，橫放
儀表臺?尺寸?L22000×W450，1條，置于皮帶上方
臺板?采用1.2磨砂不銹鋼板折彎制作, 全線貫通.
支撐?40×40鋁材，全線貫通。
線槽與插座?線槽?采用40×60鍍鋅線槽，底部中間1條
插座?多功能長條插座，10A，每米2個，
工作臺?尺寸?L22000×W480，雙邊配置
臺板?采用1.2磨砂不銹鋼板折彎制作, 全線貫通.
支撐?40×40鋁材，全線貫通，另配三角板支撐。
技術參數
| Belt width | 皮帶寬度 | 常規400 mm或自定 |
| Table height | 工作高度 | 750±20 mm |
| Conveyor speed | 傳輸速度 | 0.5-4m/min |
| Table width | 臺板寬度 | 300-400 mm |
| Outside dimension | 外形尺寸 | L（自定）×W常規400 mm或自定×1950 mm |

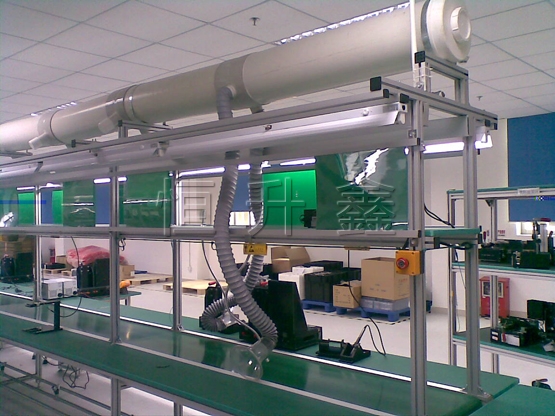

圖片介紹
 |
 |
 |
 |
