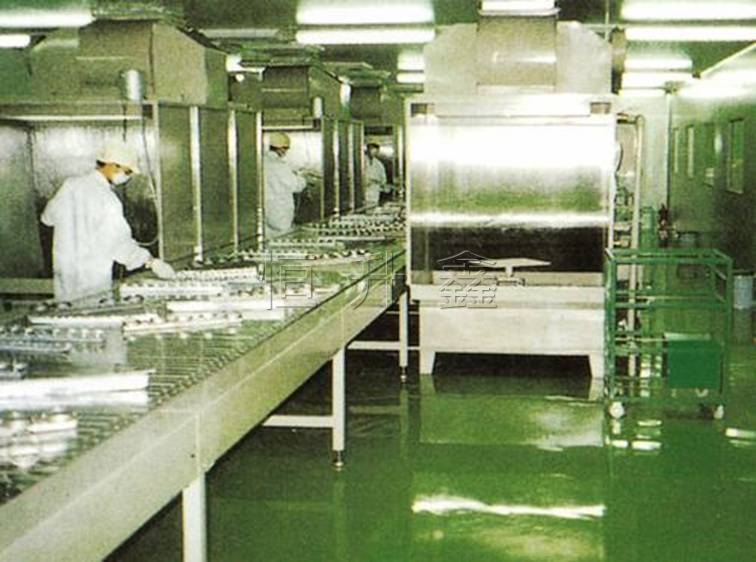

水簾-水洗式手動式噴漆柜.
規格：W2.4m*D2.0m*H2.1m*4臺
底桶：采用SUS304#T2mm不銹鋼制作；
水簾板：采用SUS304#T1.2mm不銹鋼板制作；
頂板與背板：采用T1.2mm不銹鋼板折制；
擋水板：采用SPGt1.5mm鍍鋅板制作；
主水簾板與渦卷板：采用SUSt1.2mm.不銹鋼制作
水槽：均采用SUS304#T1.2mm不銹鋼板制作.
背面設有撈渣池、維修門、2”廢水排放閘閥；
水泵：臺產宇思盾2HP立式水泵（配不銹鋼雙層孔板過濾）
水管：PVC水管及配件，循環抽水；
?抽風：4KW離心式風機
廢水排放管路：主管采用2”P(pán)VC水管（含接頭、彎頭等配件）；分支管2”P(pán)VC水管接至設備預留排水閘閥。（接口處配活???? 接，加活動過濾網防堵塞）；主管預留排 放接口由甲方自行引出；
進水管路：主管采用1.5”P(pán)VC水管（含接頭、彎頭等配件）；分支管1”P(pán)VC水管接至各水簾柜；
壓縮空氣管路：主管采用1.5”鍍鋅水管（含接頭、彎頭等配件）；分支管1/2”鍍鋅水管接至各用氣點；主管預留接口由甲方自行引入；

送風天井
規格：L5.3m×W2.64mm×H0.8m（配噴油柜用）
室體采用t1.2mm鍍鋅板與型材制作；
出風口配板式高效空氣過濾器
過濾器快卸式固定裝置
線體防塵密封罩L7000*W1000*H500mm
1.噴油線上件區全程密封：采用絲印有機玻璃板與鋁型材制作，線體機頭處與機尾處各配有活動門
2.噴油區輸送線上方配全程密封罩；采用絲印有機玻璃板與鋁型材制作，噴油工作位面不封；

水踏臺：
1.規格：L5m*W1.0m*H0.15m
2.水槽采用SUS304#t1.2mm不銹鋼板制作；配1.5”排水閥
3.踏板隔柵采用塑膠隔柵；

新風凈化送風系統（按萬級凈化標準）
1.規格：L6m*W5m*H2.7m
2.送風風機配30KW低噪音離心式風機；
3送風變頻調速控制.
4.外壁采用t50彩鋼板與鋁型材制作；
5.進風配粗效過濾網、環保水洗濕簾、中效空氣過濾器與高效空氣過濾器共4道過濾；
6.過濾器框架采用T2鋼板制作；
7.送風室底部框架采用100*100方通與50*50方通制作；
8.送風室底部鋪t3.0鍍鋅板，配檢修走道裝護欄；
9.送風管道：t1.0鍍鋅板制作：規格1250*800mm約30米
電控系統
1.整體集中控制，配總控電箱1套含接線線槽；
2.含水簾柜水泵控制、水簾柜抽風風機控制、供新風風機控制、除塵柜控制、；
3.空氣開關采用日本三菱產品；
4.交流接觸器、熱繼電器采用上海正泰產品；
5.中間繼電器采用歐姆龍產品；
6.指示針與按掣、扭掣采用臺產或韓國產；
7.溫控器采用SKG產品（雙數顯式溫度控制器）
8.其它配件均選用臺產士林產優質產品；

無塵隔離間. 369m2
1.規格1：L11.85m*W9.575m*H2.8m
噴漆區:規格2：L7m*W5.3m*H2.8m
調油房:規格L6.93m*W3.05m*H2.8m*2
更衣室:規格L2.3m*W2.15m*H2.8m*2
2.夾心彩板為東莞產，鋁型材為佛山產；
3.展開面積約226m2（含吊頂）
4.立墻（H2800）與頂板均采用t50夾心彩板制作；
5.立墻距地H1200按需配單層玻璃觀察窗，高度800mm；
6出入門規格H2000mm*W800mm* (包料包裝)
按功能需要配單開門；采用T50夾心彩板制作，門框采用專用鋁型材制作，專用鋁合金門合頁.配球形門鎖；配密封膠條

風淋室
1.規格：W1.6m*D1m*H2.05m
2.型號：GH－1S－1300
3.內板：砂光不銹鋼板制；
4.外板：鋼板噴塑；
5.門：不銹鋼制作；
6.配初效（35％@um）與高效（99.97％@0.5um）空氣過濾器
7.風淋時雙門閉鎖，平時雙門互鎖；
8.換氣次數：380次/hour
