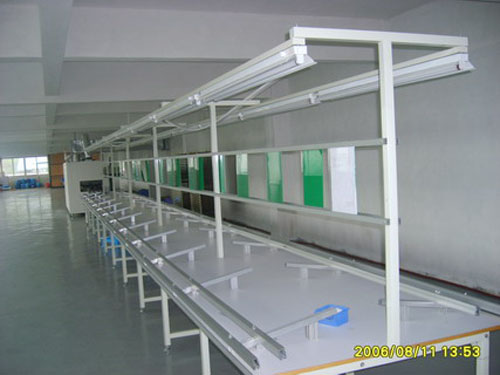

環型移載插件線
環型移載插件線
產品說明
環型插件線;采用1寸鏈條環型運行,兩端直徑350圓型齒輪層托傳動.
滑動托板：采用1.5鋼板折彎制作,上部插件導條專用鋁材,0-300mm(350)可調; 腳架及燈架采用40×40鐵方通,均間隔2米一個。
斜坡支架:30×27鋁型材，一頭設支架，斜度為10°。
照明:40W單支帶罩日光燈/T5 28W單支帶罩節能燈,雙邊配置。
工藝看板:W300mm,采用H鋁型材連接固定,每米配置一個A4紙文件袋(亞克力板),中間一條。
工作臺板:寬度自定,采用T18木板,面貼白色防火板,周邊T型膠條包邊。
線槽插座:線槽采用T0.8鋅板折彎制作,插座采用三位三孔多功能長條插座,10A。
電源線:日光燈線配2.5平方電線。
腳杯:腳部配M12可調節腳杯。
表面處理:打磨、除毛刺、氧化、噴塑(電腦白)或客戶指定。
深圳市恒升鑫電子設備有限公司
技術參數
|
品名 |
參數 |
|
外形尺寸 |
L(自定)×W1200(或自定)×H1900mm |
|
主架材質 |
鐵材、鋁材、不銹鋼(常規鐵材) |
|
工作臺板 |
面貼白色防火板或綠色防靜電膠皮 |
|
工作臺板尺寸 |
W1200mm(或自定) |
|
照明 |
T5節能燈或普通燈 |
|
適用范圍 |
線路板加工行(電子、五金、塑膠、玩具廠) |
?產品展示
|
 |
 |

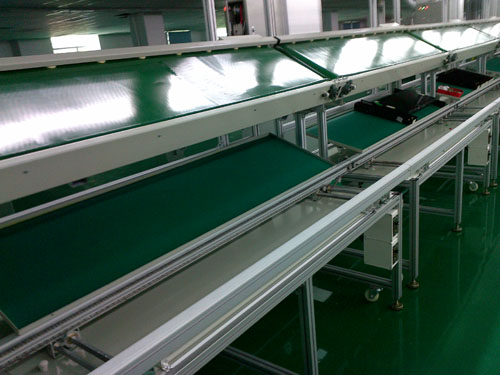

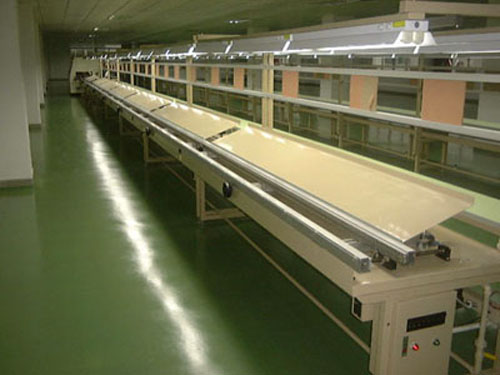

| 自動插件回流線 | 全套自動插件線 | 木板臺手動插件線 |
 |
 |
 |
| 返復式自動插件線 | 循環式自動插件線 | 雙邊自動插件線 |
